الاهتزاز الكهربائي معدات الاختبار الجدول التمديد العمودي عملية سهلة

الاهتزاز الكهربائي معدات الاختبار الجدول التمديد العمودي عملية سهلة

  • الاهتزاز الكهربائي معدات الاختبار الجدول التمديد العمودي عملية سهلة
  • الاهتزاز الكهربائي معدات الاختبار الجدول التمديد العمودي عملية سهلة
  • الاهتزاز الكهربائي معدات الاختبار الجدول التمديد العمودي عملية سهلة
  • الاهتزاز الكهربائي معدات الاختبار الجدول التمديد العمودي عملية سهلة
الاهتزاز الكهربائي معدات الاختبار الجدول التمديد العمودي عملية سهلة
تفاصيل المنتج:
مكان المنشأ: الصين
اسم العلامة التجارية: Haida
إصدار الشهادات: ISO
رقم الموديل: HD-G826
شروط الدفع والشحن:
الحد الأدنى لكمية: 1 مجموعة
الأسعار: Negotiable
تفاصيل التغليف: وضع كلّ مجموعة يحمي مع راتينج ليف و pp فيلم, بعد ذلك داخل حالة قوّيّ خشبيّ مع عملية رجل
وقت التسليم: بعد 20 يوما من أجل تأكيد
شروط الدفع: L/C, D/A, D/P, T/T, إتحاد غربيّ, MoneyGram
القدرة على العرض: مجموعات 300 في الشهر
اتصل
مفصلة وصف المنتج
قوة الجيب (الذروة): 30 كيلو نيوتن قوة الصدمة (الذروة): 60 كيلو نيوتن
نطاق الترددات: 5 ~ 2600 هرتز الإزاحة (مستمرة): 100 ملم
Max. ماكس. Velocity ● السرعة: 1.8 م / ث Max. ماكس. acceleration التسريع: 75 ج
تردد الرنين الأول: 2400 هرتز
تسليط الضوء:

نظام اختبار الاهتزاز,

,

vibration table test equipment

عالية الجودة النقل الاهتزاز الديناميكا الكهربائية نوع معدات اختبار الاهتزاز





المقدمة:

معدات اختبار الاهتزازات الكهربائية الديناميكية آلة اختبار الاهتزاز الكهربائي ، طاولة التمديد العمودي في اختبار الاهتزاز ، قد تكون عينة الاختبار أو التركيب أكبر من طاولة الحلقة الاهتزازية المتحركة ، لذلك من الضروري توسيع الجدول الأصلي ، والطريقة الشائعة هي تثبيت طاولة مساعدة (تمديد الجدول) .عند إجراء اختبارات الاهتزاز ، إذا كانت بعض عينات الاختبار تتطلب تثبيتًا خاصًا ، يلزم تركيب تركيبات مخصصة لتلبية متطلبات هذا الاختبار. في اختبار الاهتزاز العشوائي ، فإن جدول الاهتزاز نفسه ليس مشكلة كبيرة جدًا ، المشكلة هي نظام التحكم. نظرًا لأن تحليل الإشارة وحساب اختبار الاهتزاز العشوائي معقد ، يجب أن يتم ذلك عن طريق الكمبيوتر.





مميزات:

عمل كتم الصوتتستخدم قاعدة الماكينة المواد عالية الجودة ، وتثبيتها بشكل ملائم ، والعملية سلسة ، ولا تحتاج إلى تثبيت The ، والتحكم الرقمي في دائرة التحكم وتردد العرض ، ويقوم PID بتعديل الوظيفة ، ويجعل عمل المعدات أكثر استقرارًا ، موثوقة ، تجتاح التردد وطريقة تشغيل التردد الثابت ، تتكيف مع طلب اختبار المهنة المختلفة لحل تداخل المجال الكهرومغناطيسي القوي على دائرة التحكم ، وزيادة مجموعة وقت العمل ، بحيث يصل منتج الاختبار إلى الاختبار الدقيق زمن.





نظام اختبار الاهتزاز الديناميكي الكهربائي ورقة بيانات الأداء:



شاكر (نموذج# EDM-2000)
قوة الجيب (الذروة) 30 كيلو نيوتن
قوة الصدمة (الذروة) 60 كيلو نيوتن
نطاق الترددات 5 ~ 2600 هرتز
الإزاحة (مستمرة) 100 ملم
ماكس.● السرعة 1.8 م / ث
ماكس.التسريع 75 ج
قطر المحرك 445 مم
1ش تردد الرنين النظام 2400 هرتز
لحظة غريب الأطوار المسموح بها N 500 نيوتن متر
وزن المحرك 40 كجم
البعد برغي HE / ST M10 (متري)
تردد عزل الاهتزاز المحوري < 3 هرتز
ماكس.حمولة 500 كجم
تسرب التدفق المغناطيسي ≤1 طن متري
الأبعاد (L × W × H ، معبأة) 1،330x860x1،250 مم
الوزن (مفتوح) 2500 كجم
التركيب حصيرة المطاط (البراغي مرساة المطلوبة)
مضخم الطاقة (نموذج# VSA-H323A)
خرج مكبر للصوت 30 كيلو فولت أمبير
SNR > 65 ديسيبل
تصنيف انتاج التيار الكهربائي 120 فرمس
كفاءة مكبر الصوت > 90٪
الأبعاد (L × W × H ، معبأة) 800x900x2،100 مم
الوزن (مفتوح) 500 كجم
منفاخ (موديل # PBL-W30)
حجم الهواء 0.46 م3
قوة 7.5 كيلو واط
قطر قناة الهواء 200 ملم
ضغط جوي 8.8 كيلو باسكال
التركيب قادرة على الاتصال بالسقف (حتى الانحناءات 90 درجة) ، بحد أقصى 20 'تشغيل
طاولة زلة أفقية (موديل # 30ST-600M)
الأبعاد 600x600 مم
سماكة 45 مم
حد التردد 2000 هرتز
الكتلة الفعالة 54 كجم

ملحوظة:

1. يتم استخدام محمل الغشاء الزيتي ذو الضغط العالي لتحسين التوحيد.

تحكم الاهتزاز ومقياس التسارع
وحدة تحكم الاهتزاز VT-9008-4 4 قناة تحكم الاهتزاز مع الجيب ومعايرة ذاتية.
مقياس التسارع EA-YD-181 100mV / g ، المدى: 50 جرام ، العمل المتكرر: 1-10 كيلو هرتز ، الوزن: 11 جرامًا ، مع كابل ضوضاء منخفض 10 قدم
وظائف / ملحقات أخرى مدعومة
غرف بيئية أيد
أجهزة محمولة قابل للتخصيص
ألواح العزل قابل للتخصيص
المباراة قابل للتخصيص
بيئة عمل النظام
نطاق درجة حرارة 0-40 ℃
نطاق الرطوبة 0 ~ 90٪ بدون تكاثف
متطلبات الطاقة 380 فولت / 3/50 هرتز ، 40 كيلو فولت أمبير
ضغط الهواء المضغوط 0.6 ميجا باسكال




كيف تستعمل:

1 ، دليل التحكم لإكمال الإجراء

2 ، مثل خطأ التشغيل بحيث لا يمكن أن تعمل ، يمكنك استخدام طريقة الاسترداد لخطوات الإدخال ، ثم قم بتعيين مجموعة واحدة أو خطوات تشغيل أخرى.

3 ، قبل استخدامه للضغط على مفتاح بدء التشغيل الخارجي ، يظهر COO وهو يتيح لك الذهاب ، يفتح المفتاح.

4 ، هيئة تايوان:

1 كم القدم الجدول الجسم بقدر الإمكان ثابتة

2 لا يمكن فصل التيار الكهربائي / العمل في خط الإخراج

3 ضع المستوى قدر الإمكان

يمكن تغيير 4 مكونات ، لا ينبغي تغيير الخط أو من الاتصال.

5 يجب ألا تكون هيئة تايوان كلها أو جزءًا من عملية إعادة التنظيم ، فقط وفقًا لمواصفات مكون واحد وكلمة مرور التأكيد الأصلية.

5 ، السعة داخل الكود

1. لا تقم بتعديل كبير جداً قبل أو بعد التمهيد

2) السعة المنخفضة مفتاح التشكيل السعة العالية

3 مقبض لوحة التحكم في السعة موضوع في عناصر اختبار الموضع الأوسط: يتم وضعه للتركيز على النقطة الرئيسية ، ويقلل الجانب الأيسر الأيمن.

4 صندوق تحكم: لا يمكن وضعه في الأعلى أو تحت الأرض

6 ، الرمز الداخلي:

1) إعادة التشغيل عند التشغيل أو التشغيل بشكل غير صحيح

2) التحكم في خطوة طريقة إعادة التعيين ، كل رمز داخلي فقط تعيين مرة واحدة لحفظ يمكن

3 - يجب عادة استخدام رمز داخلي لا يمكن تعيينه بشكل عشوائي

7 ، صندوق التحكم:

1) يجب إغلاق خط ربط الجسم بإحكام بعد تعليقه

2 - تبديل اتجاه الاهتزاز وخط اتصال الإخراج ، لا يمكن ربط الخطأ

8 ، الاختبار: اختبار غير خاص يجب استخدام اختبار الموجة الكاملة

9 ، هيئة تايوان: لا يمكن أن تنتج صوت الاصطدام ، واللمس المتبادل محور المحور العلوي والسفلي سيؤدي إلى تمزق قطعة الصلب الربيع على الفور ، يتم تعديل تعديل السعة صغير ثم يتحول.

10 ، غير معروف:

لا تقم بتغيير المكونات والخطوط الداخلية بشكل تعسفي

11 ، والسبب سيئ:

1 لا يمكن استخدام نماذج الكمبيوتر للتحكم في التحكم في الطاولة

2 لا يمكن إعادة تحميل برنامج التشغيل

2 ، لاختبار Ista-ia ، عامل لحماية العينة ، لمنع القطع اختبار انزلاق من الجدول ؛

3 ، استبدال علبة التروس والعتاد بانتظام ؛

4. قطع كل الطاقة عندما لا تعمل ، والحفاظ على نظافة.5 ، لا يمكن لغير الموظفين العمل في الإرادة

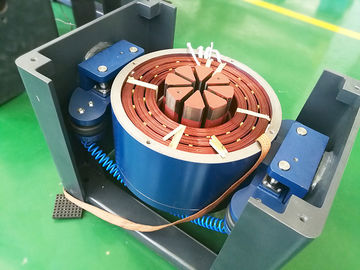

صور نظام اختبار الاهتزاز الديناميكي الكهربائي
الاهتزاز الكهربائي معدات الاختبار الجدول التمديد العمودي عملية سهلة 0
