تفاصيل المنتج:
|
| الاستخدام: | غرفة اختبار الصدمة الحرارية العالية والمنخفضة | الحد الأعلى للحرارة المسبقة: | + 200 درجة مئوية |
|---|---|---|---|
| مؤقت.: | درجة الحرارة المحيطة. | الحد الأدنى قبل التبريد: | -65 درجة مئوية |
| مؤقت.: | في غضون 10 دقائق. | مادة منطقة الاختبار: | الفولاذ المقاوم للصدأ SUS304 |
| جهاز توزيع الهواء: | مروحة سيروكو | وحدة القيادة المثبط: | اسطوانة الهواء |
| الظروف المحيطة المسموح بها: | + 5 ~ 30 درجة مئوية | ضغط إمدادات مياه التبريد * 6: | 02 ~ 0.4 ميجا باسكال |
| تشغيل درجة حرارة مياه التبريد.: | +18 إلى 23 درجة مئوية | مستوى الضوضاء: | 70 ديسيبل أو أقل |
| تسليط الضوء: | بيئيّ إختبار غرفة,,environmental lab testing equipment |
||

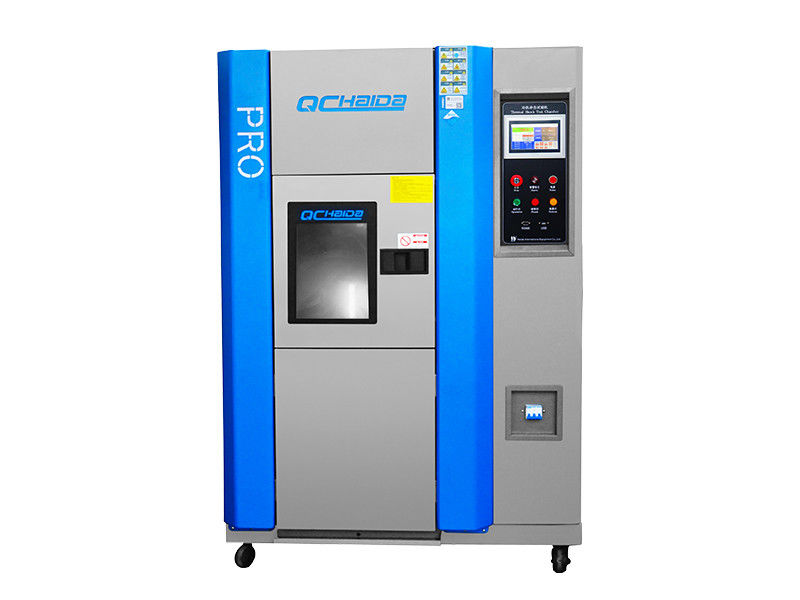

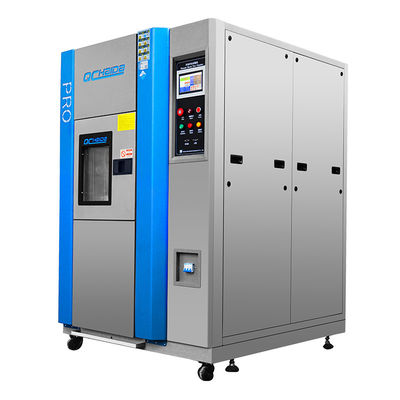

الصدمة الإلكترونية محاكاة غرفة الاختبار البيئي درجة الحرارة الساخنة والباردة
1. الوصف:
آلة اختبار محاكاة صدمة الحرارة الساخنة والباردة الإلكترونية مناسبة تمامًا لاختبار بنية المواد أو المواد المركبة ، في لحظة حسب مستوى درجات الحرارة المرتفعة للغاية وبيئة درجة الحرارة المنخفضة جدًا يمكن أن تتحمل باستمرار ، حيث التغييرات الكيميائية في أقصر وقت لاختبارها التمدد والانكماش الحراري الناجم عن الضرر المادي
الأشكال الهيكلية لغرف الصدمات الحرارية: غرفة غرف الصدمات الحرارية تستخدم أشكالًا متكاملة من الهيكل المركب ، وكلاهما يقع في الغرفة العليا بواسطة خزان درجة حرارة عالية ، يقع في الجزء السفلي من الخزان المبرد ، الموجود في الجزء الخلفي من الخزانة و تقع وحدة التبريد بعد الجانب الأيسر من لوحة التحكم الكهربائية المكونة من خزانة (نظام). بهذه الطريقة بصمة خزانة صغيرة ، هيكل مدمج ، مظهر جميل ، وحدات تبريد موضوعة في مبيت وحدة منفصلة ، من أجل تقليل تشغيل وحدة التبريد بالاهتزاز ، تأثير الضجيج على الغرفة
B مواد الصدمات الحرارية الخارجية مواد الصندوق: ألواح فولاذية مدلفنة على البارد عالية الجودة ، سطح الرش الكهروستاتيكي.
C غرف الصدمات الحرارية داخل الجدران المادة: الفولاذ المقاوم للصدأ SUS304 ، مقاوم للتآكل ، سهل التنظيف ، لطيف.
مواد العزل D: قطن عالي الجودة من الألياف الزجاجية الدقيقة ، PU غير قابل للاشتعال مستورد.
حامل عينة E: حامل عينة ثابت من الفولاذ المقاوم للصدأ.
نافذة F: على الصندوق (الصندوق الساخن) فتح الباب إلى نافذة مراقبة درجة حرارة طلاء حاجز الرطوبة 350 × 250 مم.
2. مواصفات آلة اختبار محاكاة صدمة الحرارة الساخنة والباردة الإلكترونية:
النظام | اختبار منطقتين عن طريق تبديل المخمد | |||||||
غرفة ثلاث مناطق | ||||||||
نموذج | HD-E703-50A / HD-E703-50W | HD-E703-100A / HD-E703-100W | حسب الطلب | |||||
أداء | منطقة الاختبار | درجة حرارة عالية. نطاق التعرض * 1 | + 60 ~ إلى + 200 درجة مئوية | |||||
درجة الحرارة منخفضة. نطاق التعرض * 1 | -65 إلى 0 درجة مئوية | |||||||
مؤقت. التقلب * 2 | ± 1.8 درجة مئوية | |||||||
غرفة ساخنة | الحد الأقصى للحرارة قبل التسخين | + 200 درجة مئوية | ||||||
مؤقت. تسخين الوقت * 3 | درجة الحرارة المحيطة. إلى + 200 درجة مئوية خلال 30 دقيقة | |||||||
غرفة باردة | الحد الأدنى قبل التبريد | -65 درجة مئوية | ||||||
مؤقت. وقت السحب * 3 | درجة الحرارة المحيطة. إلى -65 درجة مئوية خلال 70 دقيقة | |||||||
مؤقت. الانتعاش (2-المنطقة) | شروط الاسترداد | منطقتان: درجة حرارة عالية. التعرض + 125 درجة مئوية 30 دقيقة ، درجة حرارة منخفضة. التعرض -40 درجة مئوية 30 دقيقة ؛ العينة 6.5 كجم (سلة العينات 1.5 كجم) | ||||||
مؤقت. وقت الانتعاش | في غضون 10 دقائق. | |||||||
اعمال بناء | مواد خارجية | لوح فولاذي مقاوم للصدأ مقاوم للصدأ | ||||||
مادة منطقة الاختبار | الفولاذ المقاوم للصدأ SUS304 | |||||||
باب * 4 | باب يعمل يدويًا مع زر فتح | |||||||
سخان | سخان سلك قطاع | |||||||
وحدة التبريد | النظام * 5 | نظام التبريد المتسلسل الميكانيكي | ||||||
ضاغط | ضاغط لولبي مغلق بإحكام | |||||||
آلية التوسع | صمام التمدد الإلكتروني | |||||||
المبرد | درجة حرارة عالية: R404A ، درجة حرارة منخفضة R23 | |||||||
أكثر برودة | مبادل حراري ملحوم من الصُلب المقاوم للصدأ | |||||||
جهاز توزيع الهواء | مروحة سيروكو | |||||||
وحدة القيادة المثبط | اسطوانة الهواء | |||||||
توصيلات | منفذ كابل بقطر 100 مم على الجانب الأيسر (يتوفر الجانب الأيمن وحجم القطر المصمم خصيصًا كخيارات) ، محطة التحكم في مصدر طاقة العينة | |||||||
الأبعاد الداخلية (العرض × الارتفاع × العمق) | 350 × 400 × 350 | 500 × 450 × 450 | حسب الطلب | |||||
سعة منطقة الاختبار | 50 لتر | 100 لتر | حسب الطلب | |||||
تحميل منطقة الاختبار | 5 كجم | 10 كجم | حسب الطلب | |||||
الأبعاد الخارجية (العرض × الارتفاع × العمق) | 1230 × 1830 × 1270 | 1380 × 1980 × 1370 | حسب الطلب | |||||
وزن | 800 كجم | 1100 كجم | لا يوجد | |||||
| متطلبات المنفعة | الظروف المحيطة المسموح بها | + 5 ~ 30 درجة مئوية | ||||||
مزود الطاقة | AC380V ، 50/60 هرتز ، ثلاث مراحل ، 30 أمبير | |||||||
ضغط إمدادات مياه التبريد * 6 | 02 ~ 0.4 ميجا باسكال | |||||||
معدل إمدادات مياه التبريد * 6 | 8 متر مكعب / ساعة | |||||||
تشغيل درجة حرارة مياه التبريد. نطاق | +18 إلى 23 درجة مئوية | |||||||
مستوى الضوضاء | 70 ديسيبل أو أقل | |||||||
3. ملاحظات
. إذا كان الحد الأدنى لنطاق التعرض لدرجة الحرارة العالية + 60 درجة مئوية مطلوبًا أو الحد الأدنى لنطاق التعرض لدرجة الحرارة المنخفضة -60 درجة مئوية ، فيرجى تحديد خيار "التعرض لدرجة الحرارة المحيطة"
. إذا كانت درجة الحرارة المتقلبة بحاجة إلى أقل من ± 1.8 درجة مئوية ، فيرجى تحديد "حزمة التقلبات الحرارية المنخفضة"
. لا يسري وقت تسخين / سحب درجة الحرارة إلا أثناء تشغيل الغرفة المستقلة
. إذا كان الباب الانزلاقي الذي يعمل تلقائيًا مطلوبًا ، فيرجى تحديد "حزمة الباب تلقائيًا"
. المكثف المبرد بالهواء / المكثف المبرد بالمياه كلاهما متاح
. تنطبق على المكثف المبرد بالماء فقط
4. الميزة
. مظهر المنتج ، الهيكل المعقول ، التكنولوجيا المتقدمة ، المواد المتطورة ، أداء التشغيل البسيط والمريح وأداء المعدات الموثوق.
. تنقسم المعدات إلى صناديق ساخنة ، وصناديق باردة ، وصندوق اختبار ثلاثي الأجزاء ، وتنتقي الهيكل الفريد لتخزين الحرارة وتأثير تخزين الحرارة لتحليلات الاختبار ، وهي ثابتة تمامًا ، تطبق طريقة تبديل مسار الهواء الساخن والبارد لدرجة الحرارة الساخنة والباردة في منطقة الاختبار لأغراض اختبار الصدمة الحرارية.
. باستخدام جهاز القياس الأكثر تقدمًا ، تستخدم وحدة التحكم وحدة تحكم واجهة LCD تفاعلية بين الإنسان والآلة ذات شاشة LCD كبيرة تعمل باللمس ، عملية بسيطة ، سهلة التعلم ، موثوقة ، في ظروف تشغيل النظام الكامل باللغة الإنجليزية ، منحنيات برنامج الإعداد.
. مع 96 مواصفات اختبار تم تعيينها بشكل مستقل ، يمكن تحديد وقت التأثير 999 ساعة و 59 دقيقة ، يمكن ضبط أوقات الدورة من 1 إلى 999 يمكن تشغيل الثلاجة تلقائيًا ، لتحقيق أقصى درجة من الأتمتة ، وتقليل عبء عمل المشغل ، في أي وقت بدء تلقائي توقف عن العمل ؛
5. نظام تكييف الهواء
. التحكم في الهواء: دوران تهوية قسري ، توازن طريقة الترموستات (BTC). لا تشير هذه الطريقة فقط إلى حالة نظام التبريد للتشغيل المستمر ، ونظام التحكم وفقًا لنقطة ضبط درجة حرارة السخان للتحكم في إخراج النتائج عن طريق حساب خرج PID تلقائيًا ، وتحقيق توازن ديناميكي في نهاية المطاف.
. وسائل تدوير الهواء: مبنية بين قناة مروحة دوران الهواء والمحور الطويل للفولاذ المقاوم للصدأ ، واستخدام الثلاجات الموفرة للطاقة ونظام التنظيم ، عن طريق مروحة تهوية فعالة وكفؤة للتبادل الحراري ، لتحقيق الغرض من تغير درجة الحرارة. بواسطة مخرج الهواء القابل للتعديل لضبط الترباس ، وبالتالي تحسين درجة حرارة الغرفة بشكل ملحوظ ؛
. طريقة تبريد الهواء: مبادل حراري غشاء متعدد المراحل.
. تسخين الهواء: Watkins نوعية النيكل الكروم سخان كهربائي.
6. أجهزة السلامة في آلة اختبار محاكاة درجة الحرارة الساخنة والباردة:
. غرفة الحماية من الحرارة الزائدة التبديل الحماية
. غرفة الحماية من الحرارة الزائدة مفتاح الحماية
. إنذار الهواء الزائد المروج الهواء
. ثلاجة حامية الضغط العالي / المنخفض
. ضاغط تبديل درجة الحرارة
. مبدل ضغط الهواء
. فتيل
. مرحل تعليق المياه (مواصفات تبريد الماء فقط)
. قاطع دائرة الضاغط
. قاطع دارة سخان
. اختبار درجة الحرارة الزائدة / حامي التبريد الزائد
. صمام تطهير الهواء
7- التحكم
(نظام شاشة اللمس التفاعلية LCD الملونة)
تم تبسيط التشغيل والإعدادات باستخدام شاشة LCD تعمل باللمس (الإرشادات المعروضة على الشاشة). تأكيد At-aglance لأنماط الاختبار ودرجات حرارة منطقة الاختبار ودورات درجة الحرارة وعروض الرسم البياني للاتجاه.
ضبط | إدخال مفتاح تفاعلي عن طريق لوحة اللمس |
عرض | شاشة LCD (5.7 بوصة) |
وظيفة التحكم في درجة الحرارة | منطقة الاختبار: درجة حرارة التعرض. غرفة ساخنة: درجة حرارة التسخين المسبق. غرفة باردة: درجة حرارة ما قبل التبريد. |
تحكم PID | |
نطاق درجة الحرارة مسبقا | درجة حرارة عالية: 60 إلى 200 درجة مئوية درجة حرارة منخفضة: -78 إلى 0 درجة مئوية |
تحديد القرار | 1 'ج |
إدخال | نوع الحرارية T (النحاس / النحاس والنيكل) |
نطاقات الإعداد والدلالة | الوقت المحدد مسبقا: 0 دقيقة. إلى 99 ساعة و 59 دقيقة. دورة مضبوطة مسبقًا: من 1 إلى 9999 دورة |
وظيفة ملحقة | ضبط مؤقت مسبق الحماية من الحرارة الزائدة / التبريد الزائد اختيار انقطاع التيار الكهربائي / الاسترداد إعداد وقت استعادة درجة الحرارة ذاكرة البرنامج إيقاف تشغيل تلقائي للطاقة عرض الوقت المبرمج اختبار وضع إكمال الاختبار الرسم البياني للاتجاه عرض سجل الإنذار معايرة المستشعر اتصال RS-232 / USB |
