تفاصيل المنتج:
|
| pre-heat حد أعلى: | +200°C | temp. حرارة فوق time*3: | temp. بيئيّ إلى +200°C ضمن 30min |
|---|---|---|---|
| pre-cool حد lower: | -65°C | temp. إستعادة وقت: | ضمن 10 min. |
| هواء موزع: | رياح الخماسين مروحة | يجوز شرط بيئيّ: | +5~30°C |
| يبرّد إمدادات المياه pressure*6: | 02~0.4Mpa | يبرّد إمدادات المياه rate*6: | 8m ³ /h |
| تسليط الضوء: | بيئيّ إختبار غرفة,,environmental lab testing equipment |
||

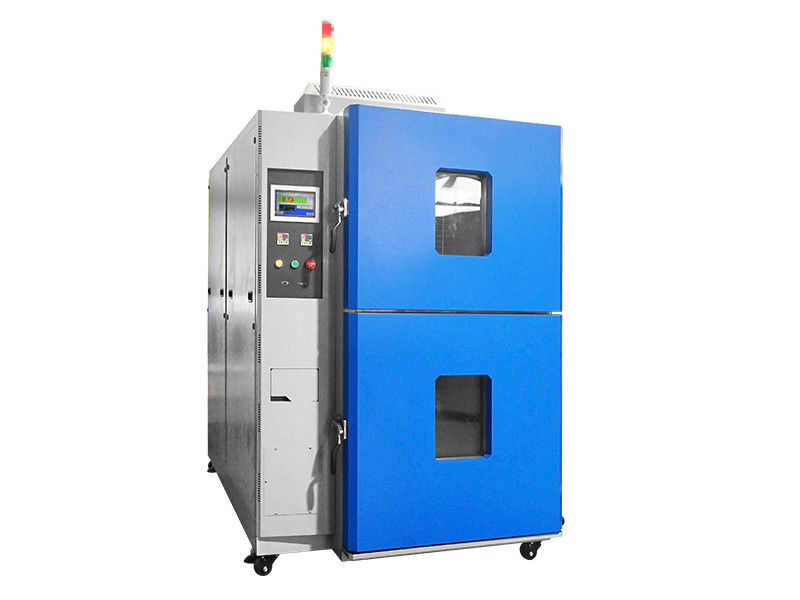

ثلاث مناطق درجة الحرارة العالية والمنخفضة غرفة اختبار الصدمة الحرارية
غرفة اختبار الصدمات الحرارية HD-E703-100 ...
1. الوصف:
غرفة اختبار الصدمات الحرارية ذات درجات الحرارة العالية والمنخفضة من ثلاث مناطق والتي تعرض المنتج إلى درجات متناوبة من درجات الحرارة العالية والمنخفضة من أجل ملاحظة التغيرات في خصائص المنتج وحدوث الفشل الناجم عن المواد المختلفة ومعاملات التمدد الحراري الخاصة بها. تستخدم غرفة الصدمة الحرارية مناطق خاضعة للتحكم في درجات الحرارة الساخنة ، المحيطة والباردة. يتم نقل المنتج من المحيط إلى الحار أو المحيط إلى المناطق الباردة. يمكن برمجة الغرفة لتتضمن فترة سكن في المنطقة المحيطة إذا رغبت في ذلك ، وهي تنطبق على المعادن والبلاستيك والمطاط والالكترونيات وغيرها من المواد. يمكن استخدام نتيجة الاختبار كمرجع أو أساس لتحسين المنتج.
2. مواصفات غرفة اختبار الصدمات الحرارية العالية والمنخفضة في ثلاث مناطق :
النظام | اختبار منطقتين عن طريق تبديل المخمد | |||||||
غرفة ثلاث مناطق | ||||||||
نموذج | HD-E703-50A / HD-E703-50W | HD-E703-100A / HD-E703-100W | حسب الطلب | |||||
أداء | منطقة الاختبار | درجة حرارة عالية. نطاق التعرض * 1 | + 60 ~ إلى + 200 درجة مئوية | |||||
درجة الحرارة منخفضة. نطاق التعرض * 1 | -65 إلى 0 درجة مئوية | |||||||
مؤقت. التقلب * 2 | ± 1.8 درجة مئوية | |||||||
غرفة ساخنة | الحد الأقصى للحرارة قبل التسخين | + 200 درجة مئوية | ||||||
مؤقت. تسخين الوقت * 3 | درجة الحرارة المحيطة. إلى + 200 درجة مئوية خلال 30 دقيقة | |||||||
غرفة باردة | الحد الأدنى قبل التبريد | -65 درجة مئوية | ||||||
مؤقت. وقت السحب * 3 | درجة الحرارة المحيطة. إلى -65 درجة مئوية خلال 70 دقيقة | |||||||
مؤقت. الانتعاش (2-المنطقة) | شروط الاسترداد | منطقتان: درجة حرارة عالية. التعرض + 125 درجة مئوية 30 دقيقة ، درجة حرارة منخفضة. التعرض -40 درجة مئوية 30 دقيقة ؛ العينة 6.5 كجم (سلة العينات 1.5 كجم) | ||||||
مؤقت. وقت الانتعاش | في غضون 10 دقائق. | |||||||
اعمال بناء | مواد خارجية | لوح فولاذي مقاوم للصدأ مقاوم للصدأ | ||||||
مادة منطقة الاختبار | الفولاذ المقاوم للصدأ SUS304 | |||||||
باب * 4 | باب يعمل يدويًا مع زر فتح | |||||||
سخان | سخان سلك قطاع | |||||||
وحدة التبريد | النظام * 5 | نظام التبريد المتسلسل الميكانيكي | ||||||
ضاغط | ضاغط لولبي مغلق بإحكام | |||||||
آلية التوسع | صمام التمدد الإلكتروني | |||||||
المبرد | درجة حرارة عالية: R404A ، درجة حرارة منخفضة R23 | |||||||
أكثر برودة | مبادل حراري ملحوم من الصُلب المقاوم للصدأ | |||||||
جهاز توزيع الهواء | مروحة سيروكو | |||||||
وحدة القيادة المثبط | اسطوانة الهواء | |||||||
توصيلات | منفذ كابل بقطر 100 مم على الجانب الأيسر (يتوفر الجانب الأيمن وحجم القطر المصمم خصيصًا كخيارات) ، محطة التحكم في مصدر طاقة العينة | |||||||
الأبعاد الداخلية (العرض × الارتفاع × العمق) | 350 × 400 × 350 | 500 × 450 × 450 | حسب الطلب | |||||
سعة منطقة الاختبار | 50 لتر | 100 لتر | حسب الطلب | |||||
تحميل منطقة الاختبار | 5 كجم | 10 كجم | حسب الطلب | |||||
الأبعاد الخارجية (العرض × الارتفاع × العمق) | 1230 × 1830 × 1270 | 1380 × 1980 × 1370 | حسب الطلب | |||||
وزن | 800 كجم | 1100 كجم | لا يوجد | |||||
| متطلبات المنفعة | الظروف المحيطة المسموح بها | + 5 ~ 30 درجة مئوية | ||||||
مزود الطاقة | AC380V ، 50/60 هرتز ، ثلاث مراحل ، 30 أمبير | |||||||
ضغط إمدادات مياه التبريد * 6 | 02 ~ 0.4 ميجا باسكال | |||||||
معدل إمدادات مياه التبريد * 6 | 8 متر مكعب / ساعة | |||||||
تشغيل درجة حرارة مياه التبريد. نطاق | +18 إلى 23 درجة مئوية | |||||||
مستوى الضوضاء | 70 ديسيبل أو أقل | |||||||
ملاحظات
1. إذا كان الحد الأدنى لنطاق التعرض لدرجة الحرارة العالية + 60 درجة مئوية مطلوبًا أو كان الحد الأدنى لدرجة التعريض لدرجة الحرارة المنخفضة -60 درجة مئوية ، فيرجى تحديد خيار "التعرض لدرجة الحرارة المحيطة"
2. إذا كانت درجة الحرارة المتذبذبة أقل من ± 1.8 درجة مئوية ، فيرجى تحديد "حزمة التقلبات الحرارية المنخفضة"
3. تسخين درجة حرارة / سحب الوقت قابل للتطبيق فقط أثناء تشغيل الغرفة المستقلة
4. إذا كان الباب الانزلاقي الذي يعمل تلقائيًا مطلوبًا ، فيرجى تحديد "حزمة الباب تلقائيًا"
5. المكثف المبرد بالهواء / المكثف المبرد بالمياه كلاهما متاح
6. تطبيق على المكثف المبرد بالماء فقط
3. أجهزة السلامة لثلاث درجات حرارة عالية ومنخفضة غرفة اختبار الصدمة الحرارية :
مراقبة
تم تبسيط التشغيل والإعدادات باستخدام شاشة LCD تعمل باللمس (الإرشادات المعروضة على الشاشة). تأكيد At-aglance لأنماط الاختبار ودرجات حرارة منطقة الاختبار ودورات درجة الحرارة وعروض الرسم البياني للاتجاه.
ضبط | إدخال مفتاح تفاعلي عن طريق لوحة اللمس |
عرض | شاشة LCD (5.7 بوصة) |
وظيفة التحكم في درجة الحرارة | منطقة الاختبار: درجة حرارة التعرض. غرفة ساخنة: درجة حرارة التسخين المسبق. غرفة باردة: درجة حرارة ما قبل التبريد. |
تحكم PID | |
نطاق درجة الحرارة مسبقا | درجة حرارة عالية: 60 إلى 200 درجة مئوية درجة حرارة منخفضة: -78 إلى 0 درجة مئوية |
تحديد القرار | 1 'ج |
إدخال | نوع الحرارية T (النحاس / النحاس والنيكل) |
نطاقات الإعداد والدلالة | الوقت المحدد مسبقا: 0 دقيقة. إلى 99 ساعة و 59 دقيقة. دورة مضبوطة مسبقًا: من 1 إلى 9999 دورة |
وظيفة ملحقة | ضبط مؤقت مسبق الحماية من الحرارة الزائدة / التبريد الزائد اختيار انقطاع التيار الكهربائي / الاسترداد إعداد وقت استعادة درجة الحرارة ذاكرة البرنامج إيقاف تشغيل تلقائي للطاقة عرض الوقت المبرمج اختبار وضع إكمال الاختبار الرسم البياني للاتجاه عرض سجل الإنذار معايرة المستشعر اتصال RS-232 / USB |
