تفاصيل المنتج:
|
| درجة حرارة. تذبذب * 2: | ± 1.8 درجة مئوية | الحد الأقصى للتسخين المسبق: | + 200 درجة مئوية |
|---|---|---|---|
| درجة حرارة. وقت التسخين * 3: | درجة الحرارة المحيطة. إلى + 200 درجة مئوية في غضون 30 دقيقة | الحد الأدنى للتبريد المسبق: | -65 درجة مئوية |
| Temp. درجة حرارة. pull down time*3 هدم الوقت * 3: | Ambient temp. درجة الحرارة المحيطة. to -65°C within 70min إلى -65 درجة مئوية | المواد الخارجية: | صفيحة فولاذية مقاومة للصدأ مدلفنة على البارد |
| مزود الطاقة: | AC380V ، 50 / 60Hz ، ثلاث مراحل ، 30 أمبير | ضغط إمداد مياه التبريد * 6: | 02 ~ 0.4 ميجا باسكال |
| إبراز: | بيئيّ إختبار غرفة,,environmental lab testing equipment |
||

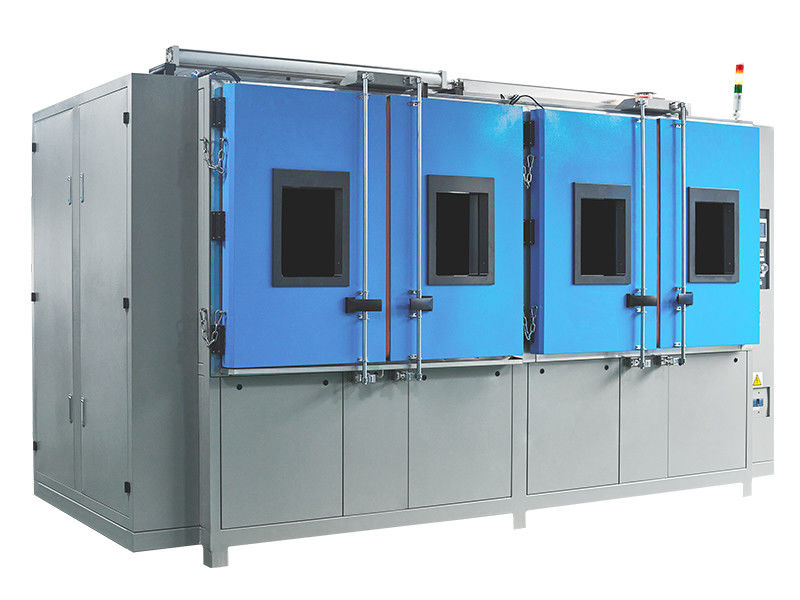

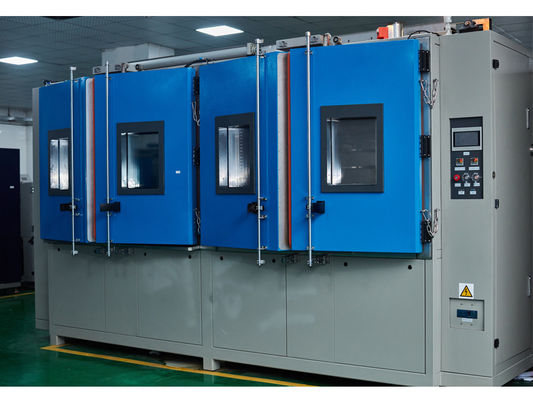

المكثف التبخيري الحراري BTC Tye غرفة الدورة الدموية الحرارية للصدمات
وصف:
المكثف التبخيري الحراري تستخدم غرفة الصدمات الحرارية بتدوير الهواء BTC Tye لاختبار أو تركيبة المواد المركبة ، في لحظة من خلال درجة الحرارة العالية للغاية ودرجة الحرارة المنخفضة في ظل بيئة مستمرة يمكن أن تتحمل درجة ، من أجل في أقصر وقت ممكن لاختبار حوافها الحرارية الانكماش البارد الناجم عن أضرار كيميائية أو فيزيائية
تلبية المعيار:
طريقة الاختبار GB / T2423.1 عند درجة حرارة منخفضة ؛ طريقة اختبار درجة الحرارة المرتفعة GB / T2423.2 ؛
اختبار درجة الحرارة GB / T2423.22 ؛ اختبار تأثير درجة الحرارة GJB150.5 ؛
اختبار تأثير درجة الحرارة GJB360.7-87 ؛ اختبار تأثير درجة الحرارة GJB367.2-87 ، 405.
SJ / y73 T10187-91 سلسلة غرفة اختبار درجة الحرارة SJ / y73 T10186-91 غرفة اختبار درجة الحرارة سلسلة
IEC68-2-14 _ طريقة اختبار GB / T2424.13 N _ تغيرات درجة الحرارة - طريقة اختبار 2002 لمبدأ توجيه اختبار تغير درجة الحرارة
GB / T2423.22-2002 اختبار التجوية بدرجات الحرارة QC / T17-92 القواعد العامة لأجزاء السيارات
برنامج اختبار الصدمة الحرارية EIA364-32 (دورة درجة الحرارة) موصل كهربائي ومقبس لتقييم الأثر البيئي
نظام التبريد
أنظمة التبريد والضواغط: لضمان معدل تبريد الغرفة ومتطلبات درجة الحرارة الدنيا ، تستخدم غرفة الاختبار نظام تبريد ثنائي الفريون التعاقبي من COPELANDBAN الألماني المكون من ضواغط شبه محكمة الغلق.يتضمن نظام دورة التبريد Cascade ضغطًا عاليًا ودورة تبريد منخفضة الضغط ، والتي يتم توصيلها بمكثف تبخير الحاوية ، سيعمل المبخر والمكثف كمبخر دوران منخفض الضغط كمكثف لدوران الضغط العالي.
تصميم وتطبيق تكنولوجيا تنظيم طاقة نظام التبريد ، يمكن أن تضمن المعالجة الفعالة ولكن أيضًا على أنظمة التبريد ذات سعة الطاقة والتبريد يمكن تعديلها في حالة التشغيل العادي لوحدة التبريد ، بحيث تنخفض تكاليف تشغيل نظام التبريد والفشل إلى حالة أكثر من الاقتصاد.
أعمال التبريد:
يتم استخدام مستوى دورة التبريد مقابل البطاقة إذا كانت الدورة ، والتي تتكون من عمليتين متساويتين واثنتين من العمليات الثابتة ، وتتم عمليتها على النحو التالي: المبرد من خلال الضاغط ضغط ثابت الحرارة إلى ضغط أعلى ، واستهلاك الطاقة ودرجة حرارة غاز العادم بعد المبرد من خلال المكثف متساوي الحرارة في وحول متوسط الحرارة تبادل الحرارة إلى أربعة أسابيع.بعد أن يتدفق المبرد من خلال صمام الإغلاق ، يعمل التمدد الحراري ، عندما تنخفض درجة حرارة المبرد.هذه الحلقة مرارا وتكرارا لتحقيق الغرض من التبريد.
تحديد
|
نظام |
اختبار منطقتين عن طريق تبديل المثبط |
|||||||
|
ثلاث مناطق غرفة |
||||||||
|
نموذج |
HD-E703-50A / HD-E703-50W |
HD-E703-100A / HD-E703-100W |
حسب الطلب |
|||||
|
أداء |
منطقة الاختبار |
درجة حرارة عالية.نطاق التعرض * 1 |
+ 60 ~ إلى + 200 درجة مئوية |
|||||
|
درجة الحرارة منخفضة.نطاق التعرض * 1 |
-65 إلى 0 درجة مئوية |
|||||||
|
درجة حرارة.تذبذب * 2 |
± 1.8 درجة مئوية |
|||||||
|
غرفة ساخنة |
الحد الأعلى للتسخين المسبق |
+ 200 درجة مئوية |
||||||
|
درجة حرارة.وقت التسخين * 3 |
درجة الحرارة المحيطة.إلى + 200 درجة مئوية خلال 30 دقيقة |
|||||||
|
الغرفة الباردة |
الحد الأدنى للتبريد المسبق |
-65 درجة مئوية |
||||||
|
درجة حرارة.هدم الوقت * 3 |
درجة الحرارة المحيطة.إلى -65 درجة مئوية خلال 70 دقيقة |
|||||||
|
درجة حرارة.الانتعاش (2-منطقة) |
شروط الاسترداد |
منطقتان: درجة حرارة عالية.التعرض + 125 درجة مئوية 30 دقيقة ، درجة حرارة منخفضة.التعرض -40 درجة مئوية 30 دقيقة ؛العينة 6.5 كجم (سلة العينات 1.5 كجم) |
||||||
|
درجة حرارة.وقت الانتعاش |
في غضون 10 دقائق. |
|||||||
|
بناء |
المواد الخارجية |
صفيحة فولاذية مقاومة للصدأ مدلفنة على البارد |
||||||
|
مادة منطقة الاختبار |
الفولاذ المقاوم للصدأ SUS304 |
|||||||
|
الباب * 4 |
باب يدويا مع زر فتح |
|||||||
|
سخان |
سخان سلك الشريط |
|||||||
|
وحدة التبريد |
النظام * 5 |
نظام التبريد المتتالي الميكانيكي |
||||||
|
ضاغط |
ضاغط حلزوني محكم الإغلاق |
|||||||
|
آلية التوسع |
صمام تمدد إلكتروني |
|||||||
|
المبردات |
جانب درجة الحرارة العالية: R404A ، جانب درجة الحرارة المنخفضة R23 |
|||||||
|
برودة |
مبادل حراري لوحة ملحومة من الفولاذ المقاوم للصدأ |
|||||||
|
مدور الهواء |
مروحة سيروكو |
|||||||
|
وحدة القيادة المثبط |
اسطوانة الهواء |
|||||||
|
توصيلات |
منفذ كابل بقطر 100 مم على الجانب الأيسر (يتوفر الجانب الأيمن وحجم القطر المخصص كخيارات) ، محطة التحكم في إمداد الطاقة |
|||||||
|
الأبعاد الداخلية (العرض × الارتفاع × العمق) |
350 × 400 × 350 |
٥٠٠ × ٤٥٠ × ٤٥٠ |
حسب الطلب |
|||||
|
سعة منطقة الاختبار |
50 لتر |
100 لتر |
حسب الطلب |
|||||
|
اختبار تحميل المنطقة |
5 كجم |
10 كجم |
حسب الطلب |
|||||
|
الأبعاد الخارجية (العرض × الارتفاع × العمق) |
١٢٣٠ × ١٨٣٠ × ١٢٧٠ |
١٣٨٠ × ١٩٨٠ × ١٣٧٠ |
حسب الطلب |
|||||
|
وزن |
800 كجم |
1100 كجم |
غير متاح |
|||||
|
متطلبات المنفعة
|
الظروف المحيطة المسموح بها |
+ 5 ~ 30 درجة مئوية |
||||||
|
مزود الطاقة |
AC380V ، 50 / 60Hz ، ثلاث مراحل ، 30 أمبير |
|||||||
|
ضغط إمداد مياه التبريد * 6 |
02 ~ 0.4 ميجا باسكال |
|||||||
|
معدل إمداد مياه التبريد * 6 |
8 م³ / ساعة |
|||||||
|
تشغيل درجة حرارة مياه التبريد.يتراوح |
+18 إلى 23 درجة مئوية |
|||||||
|
مستوى الضوضاء |
70 ديسيبل أو أقل |
|||||||
ملحوظات
1. إذا كان الحد الأدنى لنطاق التعرض لدرجات الحرارة المرتفعة + 60 درجة مئوية مطلوبًا أو كان الحد الأدنى لنطاق التعرض لدرجات الحرارة المنخفضة -60 درجة مئوية ، فيرجى تحديد خيار "التعرض لدرجة الحرارة المحيطة"
2. إذا احتاج تقلب درجة الحرارة إلى أقل من ± 1.8 درجة مئوية ، فيرجى تحديد "حزمة تقلبات درجة الحرارة المنخفضة"
3. تسخين / سحب وقت درجة الحرارة قابلة للتطبيق فقط أثناء تشغيل الغرفة المستقلة
4. إذا كان الباب المنزلق الذي يتم تشغيله تلقائيًا مطلوبًا ، فيرجى تحديد "حزمة الباب تلقائيًا"
5. مكثف تبريد الهواء / مكثف مبرد بالماء متاح على حد سواء
6. يوضع على المكثف المبرد بالماء فقط
