تفاصيل المنتج:
|
| درجة حرارة. وقت التسخين * 3: | درجة الحرارة المحيطة. إلى + 200 درجة مئوية في غضون 30 دقيقة | الحد الأدنى للتبريد المسبق: | -65 درجة مئوية |
|---|---|---|---|
| Temp. درجة حرارة. pull down time*3 هدم الوقت * 3: | Ambient temp. درجة الحرارة المحيطة. to -65°C within 70min إلى -65 درجة مئوية | Temp. درجة حرارة. recovery time وقت الانتعاش: | في غضون 10 دقائق. |
| المواد الخارجية: | صفيحة فولاذية مقاومة للصدأ مدلفنة على البارد | برودة: | مبادل حراري لوحة ملحومة من الفولاذ المقاوم للصدأ |
| مزود الطاقة: | AC380V ، 50 / 60Hz ، ثلاث مراحل ، 30 أمبير | ضغط إمداد مياه التبريد * 6: | 02 ~ 0.4 ميجا باسكال |
| إبراز: | معدات اختبار البيئة,,environmental lab testing equipment |
||

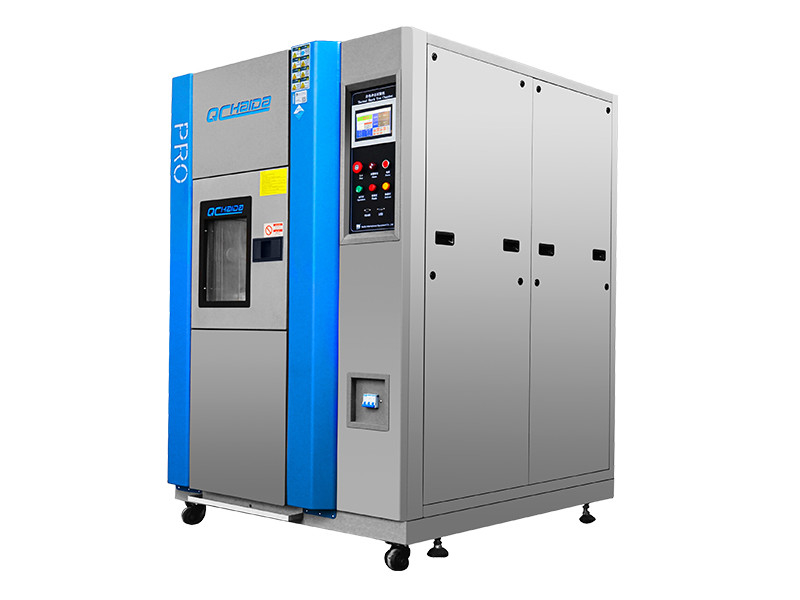

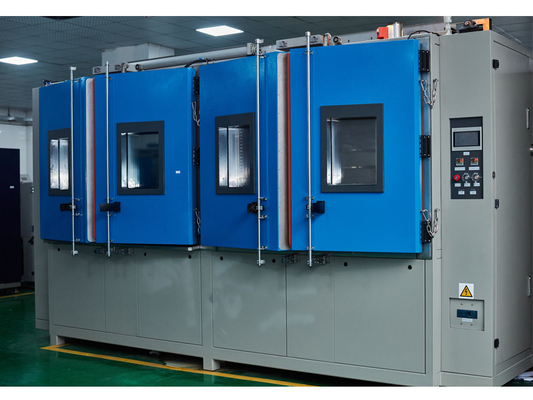

جهاز توزيع الهواء Therma Smooth Sample Transfer غرفة الصدمة الحرارية
غرفة اختبار الصدمات الحرارية ثلاثية المناطق HD-E703 ...
وصف:
جهاز توزيع الهواء ThermA على نحو سلس نقل العينات غرفة الصدمة الحرارية وفقًا لمتطلبات المستخدم ، تصميم وتصنيع آلة مناسبة للمنتجات الكهربائية والإلكترونية ومكونات اختبار تأثير درجات الحرارة العالية والمنخفضة ودرجات الحرارة العالية أو درجات الحرارة المنخفضة للتخزين وبيئة الاختبار. الأدوات والمواد والطلاء والطلاء وما إلى ذلك من أجل الاختبار المتسارع للبيئة المناخية المقابلة ، العينة (العينات) للعينة (العينات) أو سلوك الاختبار.
تلبية المعيار:
طريقة الاختبار GB / T2423.1 عند درجة حرارة منخفضة ؛ طريقة اختبار درجة الحرارة المرتفعة GB / T2423.2 ؛
اختبار درجة الحرارة GB / T2423.22 ؛ اختبار تأثير درجة الحرارة GJB150.5 ؛
اختبار تأثير درجة الحرارة GJB360.7-87 ؛ اختبار تأثير درجة الحرارة GJB367.2-87 ، 405.
SJ / y73 T10187-91 سلسلة غرفة اختبار درجة الحرارة SJ / y73 T10186-91 غرفة اختبار درجة الحرارة سلسلة
IEC68-2-14 _ طريقة اختبار GB / T2424.13 N _ تغيرات درجة الحرارة - طريقة اختبار 2002 لمبدأ توجيه اختبار تغير درجة الحرارة
GB / T2423.22-2002 اختبار التجوية بدرجات الحرارة QC / T17-92 القواعد العامة لأجزاء السيارات
برنامج اختبار الصدمة الحرارية EIA364-32 (دورة درجة الحرارة) موصل كهربائي ومقبس لتقييم الأثر البيئي
فوائد
يفي بالمعيار العسكري 883 الطريقة 1010.8 مع 15 رطلاً.من المنتج
تعمل مفاتيح التبديل على إيقاف عملية النقل وتسمح بتحديد موضع المنتج بدقة
توفر دائرة الإنذار والإغلاق حماية من زيادة / تحت درجة الحرارة لضمان سلامة المنتج ونتائج اختبار دقيقة
يوفر نظام التبريد الفعال القدرة الحرارية لتلبية أوقات استقرار درجة الحرارة للمواصفات العسكرية
سعر القيمة - الماء المبرد مقابل التبريد بالنيتروجين السائل
سمات
دوران الهواء العمودي
2 "ميناء السفر
عناصر تسخين من سلك نيتشروم في الهواء الطلق ، سريعة الاستجابة ، منخفضة الكتلة
نوعان من المناطق مع إعدادات مقصورة ساخنة / باردة
نظام تبريد Cascade مع تحكم TEV وضاغطين شبه محكمين
بطانات داخلية مانعة للبخار مصنوعة من الفولاذ المقاوم للصدأ الملحوم بشكل مستمر بنسبة 100٪
تحكم أوتوماتيكي بالكامل في غرفة PID من خلال شاشة عرض أبجدية رقمية
التكوينات الأفقية أو الرأسية
عوازل سيراميك
يضمن عزل الألياف الزجاجية والبولي يوريثين الحد الأدنى من النقل الحراري
توفر الأبواب ذات الحشية المزدوجة عزلًا إضافيًا
مفتاح الباب
جهاز محدد
نظام نقل مزدوج مع الفولاذ المقاوم للصدأ ، سلة شبكية سلكية
نطاقات درجة الحرارة:
مع التبريد بمرحلة واحدة: - 35 درجة مئوية إلى + 200 درجة مئوية ، +/- 0.5 درجة.بعد الاستقرار
مع نظام التبريد Cascade: - 73 درجة مئوية إلى + 200 درجة مئوية ، +/- 0.5 درجة.بعد الاستقرار
نطاق الرطوبة القياسي: 20٪ إلى 98٪ RH في نطاق البصيلة الجافة من + 20 درجة مئوية إلى +85 درجة مئوية ، مقيد بنقطة تكثف + 3 درجة مئوية
تحديد
|
نظام |
اختبار منطقتين عن طريق تبديل المثبط |
|||||||
|
ثلاث مناطق غرفة |
||||||||
|
نموذج |
HD-E703-50A / HD-E703-50W |
HD-E703-100A / HD-E703-100W |
حسب الطلب |
|||||
|
أداء |
منطقة الاختبار |
درجة حرارة عالية.نطاق التعرض * 1 |
+ 60 ~ إلى + 200 درجة مئوية |
|||||
|
درجة الحرارة منخفضة.نطاق التعرض * 1 |
-65 إلى 0 درجة مئوية |
|||||||
|
درجة حرارة.تذبذب * 2 |
± 1.8 درجة مئوية |
|||||||
|
غرفة ساخنة |
الحد الأعلى للتسخين المسبق |
+ 200 درجة مئوية |
||||||
|
درجة حرارة.وقت التسخين * 3 |
درجة الحرارة المحيطة.إلى + 200 درجة مئوية خلال 30 دقيقة |
|||||||
|
الغرفة الباردة |
الحد الأدنى للتبريد المسبق |
-65 درجة مئوية |
||||||
|
درجة حرارة.هدم الوقت * 3 |
درجة الحرارة المحيطة.إلى -65 درجة مئوية خلال 70 دقيقة |
|||||||
|
درجة حرارة.الانتعاش (2-منطقة) |
شروط الاسترداد |
منطقتان: درجة حرارة عالية.التعرض + 125 درجة مئوية 30 دقيقة ، درجة حرارة منخفضة.التعرض -40 درجة مئوية 30 دقيقة ؛العينة 6.5 كجم (سلة العينات 1.5 كجم) |
||||||
|
درجة حرارة.وقت الانتعاش |
في غضون 10 دقائق. |
|||||||
|
بناء |
المواد الخارجية |
صفيحة فولاذية مقاومة للصدأ مدلفنة على البارد |
||||||
|
مادة منطقة الاختبار |
الفولاذ المقاوم للصدأ SUS304 |
|||||||
|
الباب * 4 |
باب يدويا مع زر فتح |
|||||||
|
سخان |
سخان سلك الشريط |
|||||||
|
وحدة التبريد |
النظام * 5 |
نظام التبريد المتتالي الميكانيكي |
||||||
|
ضاغط |
ضاغط حلزوني محكم الإغلاق |
|||||||
|
آلية التوسع |
صمام تمدد إلكتروني |
|||||||
|
المبردات |
جانب درجة الحرارة العالية: R404A ، جانب درجة الحرارة المنخفضة R23 |
|||||||
|
برودة |
مبادل حراري لوحة ملحومة من الفولاذ المقاوم للصدأ |
|||||||
|
مدور الهواء |
مروحة سيروكو |
|||||||
|
وحدة القيادة المثبط |
اسطوانة الهواء |
|||||||
|
توصيلات |
منفذ كابل بقطر 100 مم على الجانب الأيسر (يتوفر الجانب الأيمن وحجم القطر المخصص كخيارات) ، محطة التحكم في إمداد الطاقة |
|||||||
|
الأبعاد الداخلية (العرض × الارتفاع × العمق) |
350 × 400 × 350 |
٥٠٠ × ٤٥٠ × ٤٥٠ |
حسب الطلب |
|||||
|
سعة منطقة الاختبار |
50 لتر |
100 لتر |
حسب الطلب |
|||||
|
اختبار تحميل المنطقة |
5 كجم |
10 كجم |
حسب الطلب |
|||||
|
الأبعاد الخارجية (العرض × الارتفاع × العمق) |
١٢٣٠ × ١٨٣٠ × ١٢٧٠ |
١٣٨٠ × ١٩٨٠ × ١٣٧٠ |
حسب الطلب |
|||||
|
وزن |
800 كجم |
1100 كجم |
غير متاح |
|||||
|
متطلبات المنفعة
|
الظروف المحيطة المسموح بها |
+ 5 ~ 30 درجة مئوية |
||||||
|
مزود الطاقة |
AC380V ، 50 / 60Hz ، ثلاث مراحل ، 30 أمبير |
|||||||
|
ضغط إمداد مياه التبريد * 6 |
02 ~ 0.4 ميجا باسكال |
|||||||
|
معدل إمداد مياه التبريد * 6 |
8 م³ / ساعة |
|||||||
|
تشغيل درجة حرارة مياه التبريد.يتراوح |
+18 إلى 23 درجة مئوية |
|||||||
|
مستوى الضوضاء |
70 ديسيبل أو أقل |
|||||||
أجهزة السلامة
صيانة يومية
1. يجب أن يكون نظام التبريد الذي يستخدم مروحة المكثف المبرد بالهواء صيانة دورية ، ومكثف إزالة وإزالة التلوث ، من أجل ضمان أداء نقل الحرارة الجيد للتهوية
2 ، الصدمة الساخنة والباردة لي ، لا يتم استخدام إيقاف التشغيل لفترة طويلة بانتظام كل نصف طاقة ، ووقت الطاقة لا يقل عن ساعة واحدة ، وقطع الغيار ذات الصلة ومعدات الاختبار تعمل بشكل صحيح.
3 ، يجب تنظيف صندوق الصدمات الساخنة والباردة بانتظام المبخر: مستويات النظافة لأن الاختبار مختلف ، في تأثير دوران الهواء القسري ، سيجمع الكثير من جزيئات الغبار والأشياء الصغيرة الأخرى على المبخر يجب تنظيفها بانتظام.
4 ، مروحة دوران الغرفة ذات درجة الحرارة المنخفضة ، مروحة المكثف وتصحيح التوازن النظيف: التنظيف والمبخر متشابهان بسبب غرفة بيئة العمل المختلفة ، المروحة الدائرية ، ستجمع الكثير من الغبار والجزيئات الصغيرة الأخرى على مروحة مكثف الكائن يجب التنظيف المنتظم.
5 ، جهاز صندوق الصدمات الساخنة والباردة للتحرك بشكل مفضل في توجيه فني أجهزة Paddy ASHDOWN Lai ، من أجل تجنب تلف المعدات ، مثل النقل الذاتي للعميل ، يجب أن يكون لديك كهربائي محترف قبل تشغيل الطاقة لتأكيد التشغيل الصحيح للدائرة ، أو سوف أحرق المكونات ذات الصلة بالمعدات.
