تفاصيل المنتج:
|
قوة الجيب (الذروة): | 30 كيلو نيوتن | قوة الصدمة (الذروة): | 60 كيلو نيوتن |
---|---|---|---|
نطاق الترددات: | 5 ~ 2600 هرتز | الإزاحة (مستمرة): | 100 ملم |
Max. ماكس. Velocity ● السرعة: | 1.8 م / ث | Max. ماكس. acceleration التسريع: | 75 ج |
تردد الرنين الأول: | 2400 هرتز | ||
تسليط الضوء: | نظام اختبار الاهتزاز,,vibration table test equipment |

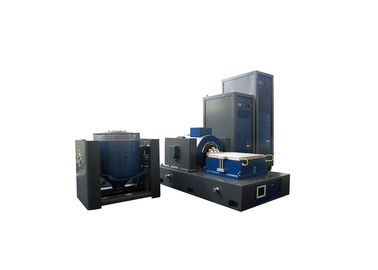

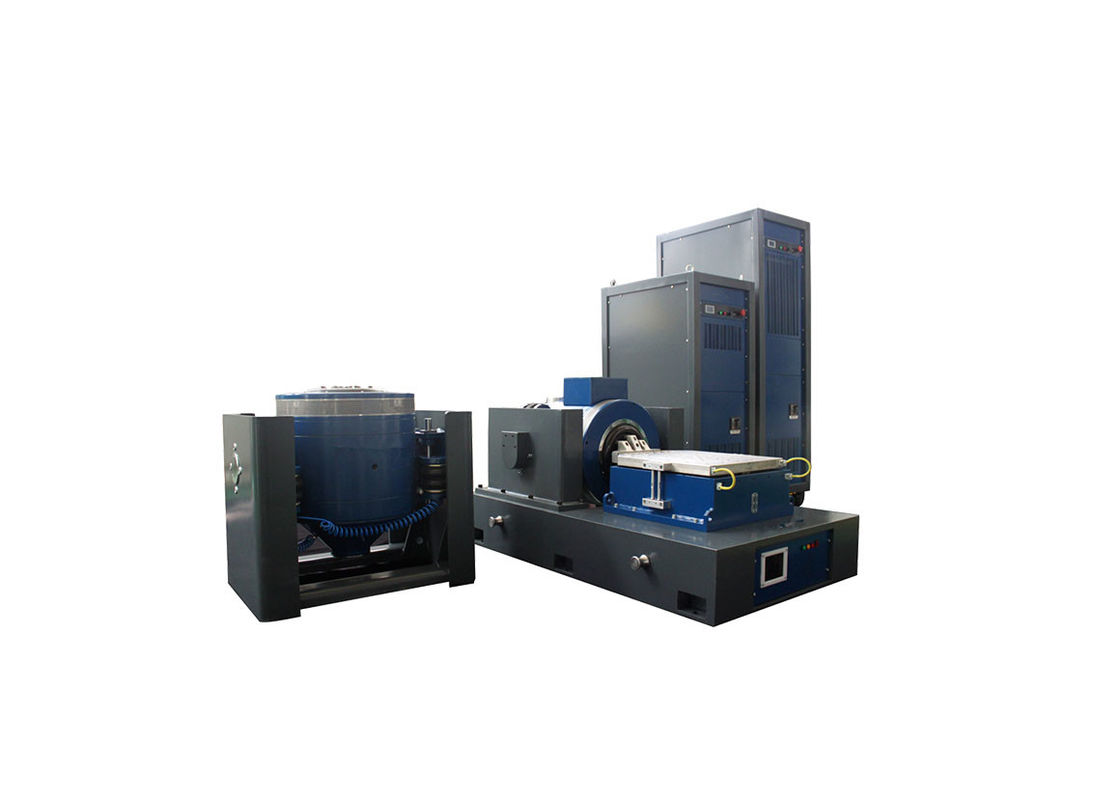

معدات اختبار الاهتزازات محاكاة نقل المواد المختبرية
المقدمة:
ديناميكية كهربائية معدات اختبار الاهتزازيستخدم على نطاق واسع في الدفاع والطيران والفضاء والاتصالات والالكترونيات والسيارات والأجهزة المنزلية وغيرها من الصناعات.يستخدم هذا النوع من المعدات لاكتشاف الأخطاء المبكرة ، ومحاكاة حالة العمل الفعلية واختبار قوة الهيكل ، وتطبيق المنتج واسع ، وعرض التطبيق واضح ، وتأثير الاختبار رائع وموثوق.موجة جيبية ، FM ، اكتساح ، قابل للبرمجة ، مضاعف التردد ، اللوغاريتم ، التسارع الأقصى ، تعديل السعة ، التحكم في الوقت ، التحكم الكامل بالكمبيوتر ، التسارع الثابت البسيط / السعة الثابتة.المعدات من خلال الفشل المستمر لتشغيل 3 أشهر من الاختبار والأداء المستقر والجودة الموثوقة.

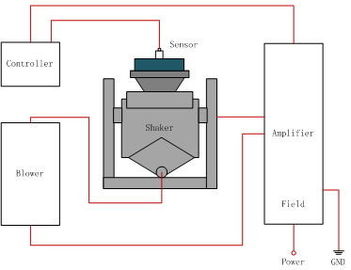

نظام اختبار الاهتزاز الديناميكي الكهربائي ورقة بيانات الأداء:

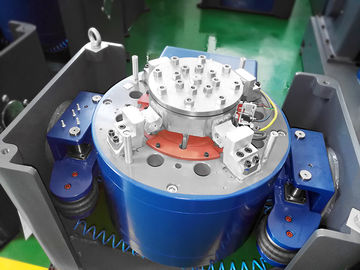

شاكر (نموذج# EDM-2000) | ||
قوة الجيب (الذروة) | 30 كيلو نيوتن | |
قوة الصدمة (الذروة) | 60 كيلو نيوتن | |
نطاق الترددات | 5 ~ 2600 هرتز | |
الإزاحة (مستمرة) | 100 ملم | |
ماكس.● السرعة | 1.8 م / ث | |
ماكس.التسريع | 75 ج | |
قطر المحرك | 445 مم | |
1ش تردد الرنين النظام | 2400 هرتز | |
لحظة غريب الأطوار المسموح بها | N 500 نيوتن متر | |
وزن المحرك | 40 كجم | |
البعد برغي HE / ST | M10 (متري) | |
تردد عزل الاهتزاز المحوري | < 3 هرتز | |
ماكس.حمولة | 500 كجم | |
تسرب التدفق المغناطيسي | ≤1 طن متري | |
الأبعاد (L × W × H ، معبأة) | 1،330x860x1،250 مم | |
الوزن (مفتوح) | 2500 كجم | |
التركيب | حصيرة المطاط (البراغي مرساة المطلوبة) | |
مضخم الطاقة (نموذج# VSA-H323A) | ||
خرج مكبر للصوت | 30 كيلو فولت أمبير | |
SNR | > 65 ديسيبل | |
تصنيف انتاج التيار الكهربائي | 120 فرمس | |
كفاءة مكبر الصوت | > 90٪ | |
الأبعاد (L × W × H ، معبأة) | 800x900x2،100 مم | |
الوزن (مفتوح) | 500 كجم | |
منفاخ (موديل # PBL-W30) | ||
حجم الهواء | 0.46 م3/س | |
قوة | 7.5 كيلو واط | |
قطر قناة الهواء | 200 ملم | |
ضغط جوي | 8.8 كيلو باسكال | |
التركيب | قادرة على الاتصال بالسقف (حتى الانحناءات 90 درجة) ، بحد أقصى 20 'تشغيل | |
طاولة زلة أفقية (موديل # 30ST-600M) | ||
الأبعاد | 600x600 مم | |
سماكة | 45 مم | |
حد التردد | 2000 هرتز | |
الكتلة الفعالة | 54 كجم | |
ملحوظة: 1. يتم استخدام محمل الغشاء الزيتي ذو الضغط العالي لتحسين التوحيد. |
||
تحكم الاهتزاز ومقياس التسارع | ||
وحدة تحكم الاهتزاز VT-9008-4 | 4 قناة تحكم الاهتزاز مع الجيب ومعايرة ذاتية. | |
مقياس التسارع EA-YD-181 | 100mV / g ، المدى: 50 جرام ، العمل المتكرر: 1-10 كيلو هرتز ، الوزن: 11 جرامًا ، مع كابل ضوضاء منخفض 10 قدم | |
وظائف / ملحقات أخرى مدعومة | ||
غرف بيئية | أيد | |
أجهزة محمولة | قابل للتخصيص | |
ألواح العزل | قابل للتخصيص | |
المباراة | قابل للتخصيص | |
بيئة عمل النظام | ||
نطاق درجة حرارة | 0-40 ℃ | |
نطاق الرطوبة | 0 ~ 90٪ بدون تكاثف | |
متطلبات الطاقة | 380 فولت / 3/50 هرتز ، 40 كيلو فولت أمبير | |
ضغط الهواء المضغوط | 0.6 ميجا باسكال |
مميزات:
1. لتحقيق تسارع أعلى وتردد عمل أعلى بجودة حامل (جدول) أصغر ، قم بتحسين سعة الحمل والأداء بشكل عام.
2. مع تصميم جدول الاهتزاز المتكامل (متكامل) ، وصلابة جيدة ، سهلة التركيب والتصحيح.
3. إن تقوية جسم اللحام له جودة رد فعل جيدة وتأثير تخميد.
4. يمكن لنظام عزل الاهتزاز المدمج أن يقلل من انتشار الاهتزاز على الأرض ويمنع التداخل بين معدات الاختبار.
كيف تستعمل:
1 ، دليل التحكم لإكمال الإجراء
2 ، مثل خطأ التشغيل بحيث لا يمكن أن تعمل ، يمكنك استخدام طريقة الاسترداد لخطوات الإدخال ، ثم قم بتعيين مجموعة واحدة أو خطوات تشغيل أخرى.
3 ، قبل استخدامه للضغط على مفتاح بدء التشغيل الخارجي ، يظهر COO وهو يتيح لك الذهاب ، يفتح المفتاح.
4 ، هيئة تايوان:
1 كم القدم الجدول الجسم بقدر الإمكان ثابتة
2 لا يمكن فصل التيار الكهربائي / العمل في خط الإخراج
3 ضع المستوى قدر الإمكان
يمكن تغيير 4 مكونات ، لا ينبغي تغيير الخط أو من الاتصال.
5 يجب ألا تكون هيئة تايوان كلها أو جزءًا من عملية إعادة التنظيم ، فقط وفقًا لمواصفات مكون واحد وكلمة مرور التأكيد الأصلية.
5 ، السعة داخل الكود
1. لا تقم بتعديل كبير جداً قبل أو بعد التمهيد
2) السعة المنخفضة مفتاح التشكيل السعة العالية
3 مقبض لوحة التحكم في السعة موضوع في عناصر اختبار الموضع الأوسط: يتم وضعه للتركيز على النقطة الرئيسية ، ويقلل الجانب الأيسر الأيمن.
4 صندوق تحكم: لا يمكن وضعه في الأعلى أو تحت الأرض
6 ، الرمز الداخلي:
1) إعادة التشغيل عند التشغيل أو التشغيل بشكل غير صحيح
2) التحكم في خطوة طريقة إعادة التعيين ، كل رمز داخلي فقط تعيين مرة واحدة لحفظ يمكن
3 - يجب عادة استخدام رمز داخلي لا يمكن تعيينه بشكل عشوائي
7 ، صندوق التحكم:
1) يجب إغلاق خط ربط الجسم بإحكام بعد تعليقه
2 - تبديل اتجاه الاهتزاز وخط اتصال الإخراج ، لا يمكن ربط الخطأ
8 ، الاختبار: اختبار غير خاص يجب استخدام اختبار الموجة الكاملة
9 ، هيئة تايوان: لا يمكن أن تنتج صوت الاصطدام ، واللمس المتبادل محور المحور العلوي والسفلي سيؤدي إلى تمزق قطعة الصلب الربيع على الفور ، يتم تعديل تعديل السعة صغير ثم يتحول.
10 ، غير معروف:
لا تقم بتغيير المكونات والخطوط الداخلية بشكل تعسفي
11 ، والسبب سيئ:
1 لا يمكن استخدام نماذج الكمبيوتر للتحكم في التحكم في الطاولة
2 لا يمكن إعادة تحميل برنامج التشغيل
2 ، لاختبار Ista-ia ، عامل لحماية العينة ، لمنع القطع اختبار انزلاق من الجدول ؛
3 ، استبدال علبة التروس والعتاد بانتظام ؛
4. قطع كل الطاقة عندما لا تعمل ، والحفاظ على نظافة.5 ، لا يمكن لغير الموظفين العمل في الإرادة
