تفاصيل المنتج:
|
| قوة الجيب (الذروة): | 30kn | قوة الصدمة (ذروة) قوة الصدمة (الذروة): | 60kn |
|---|---|---|---|
| نطاق التردد: | 5 ～ 2600 هرتز | وزن المحرك: | 40 كجم |
| الأبعاد (L × W × H ، غير معبأة): | 1،330x860x1,250 ملم | تردد عزل الاهتزاز المحوري: | ＜ 3 هرتز |
| انه/القديس البعد: | M10 (مقياس) | ||
| إبراز: | طاولة الهز الهزازات,أنظمة طاولات الهزات مع ضمان,أنظمة طاولات الاهتزاز الصناعية,vibration shaker table systems with warranty,industrial vibration shaker table systems |
||

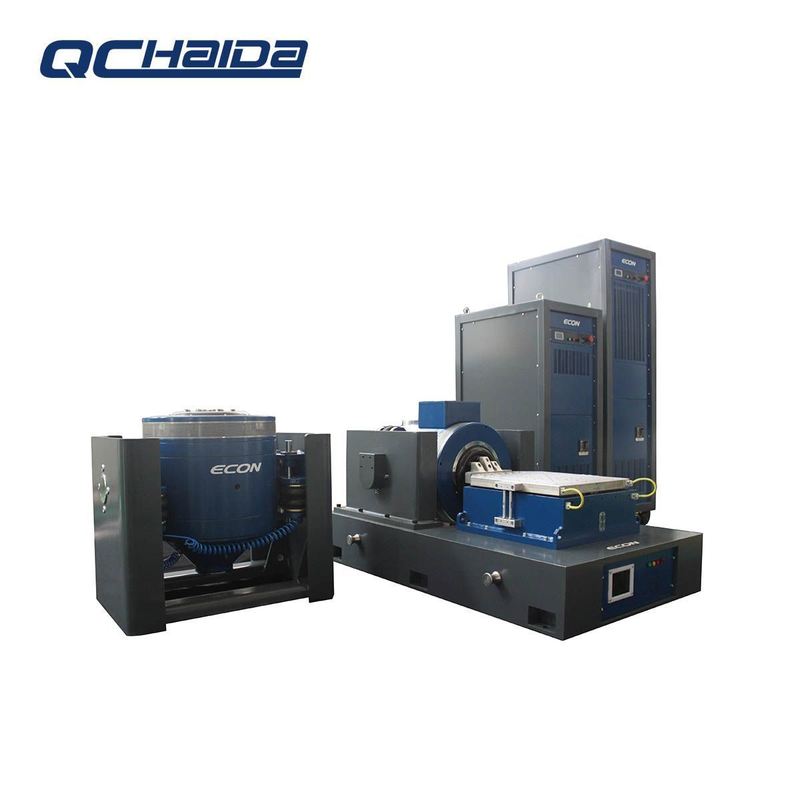

آلة اختبار اهتزاز الهزاز الكهرومغناطيسي / آلة اختبار الهزاز
مقدمة:
يتم تحفيز اختبار الاهتزاز العشوائي للهزاز (GB/ t2423.56-2006) بواسطة إشارة إدخال عشوائية تتضمن جميع مكونات التردد ضمن نطاق التردد المحدد (النطاق العريض) في جميع الأوقات. وتخضع قيمته اللحظية للتوزيع الطبيعي (الغوسي). يتم تمثيل التوزيع في نطاق التردد بمنحنى كثافة الطيف التسارعي (ASD).
الاهتزاز العشوائي هو النوع الأكثر شيوعًا من الإثارة التي تحدث في العالم الحقيقي. لا يمكن التنبؤ بقيمته اللحظية المستقبلية من حالته السابقة، ولكن يمكن التنبؤ بها فقط بناءً على الاحتمالية. في الواقع، تنطبق هذه الخصائص على معظم الحسابات المتعلقة بالاهتزاز العشوائي، مثل الإجهاد الناتج عن التعب والإجهاد المتناوب.
على عكس الاختبار الجيبي، يتم دائمًا تحفيز الاهتزاز العشوائي لسرير الاختبار والرنين أثناء المدة، على الرغم من أنه لا يمكنه الوصول إلى القيمة القصوى. معظم الإشارات العشوائية في المختبر لها 3 أضعاف RMS، مما يعني أنه يمكن تمديد القيمة اللحظية للإثارة ضمن نطاق تردد الاختبار من الصفر إلى 3 أضعاف RMS الإجمالي (R.M.S.). الفرق الأكبر الذي يجب أخذه في الاعتبار للإثارة العشوائية هو أنه سيكون هناك عدد كبير من تناوبات الإجهاد، الإيجابية والسلبية، بين نقاط العبور. ستؤثر هذه الخاصية على تلف التعب وبالتالي العمر المتوقع للفشل.
بغض النظر عن الاهتزاز الجيبي أو الاهتزاز العشوائي، فقط من خلال فهم أفضل لإنتاج المنتج وبيئة النقل والاستخدام وخصائص وميزات معدات الاختبار، يمكننا اختيار وضع الاهتزاز المناسب لنا بشكل صحيح، وذلك لفحص المنتجات عالية الجودة وتحسين أداء المنتجات المعيبة.
نظام اختبار الاهتزاز الديناميكي الكهربائيورقة بيانات الأداء:
| هزاز (الموديل# EDM-2000) | ||
| قوة الجيب (الذروة) | 30 كيلو نيوتن | |
| قوة الصدمة (الذروة) | 60 كيلو نيوتن | |
| نطاق التردد | 5～2,600 هرتز | |
| الإزاحة (مستمرة) | 100 ملم | |
| الحد الأقصى للسرعة | 1.8 م/ث | |
| الحد الأقصى للتسارع | 75 جي | |
| قطر الذراع | 445 ملم | |
| 1st تردد الرنين من الدرجة | 2,400 هرتز | |
| العزم اللامركزي المسموح به | ＞500 نيوتن × متر | |
| وزن الذراع | 40 كجم | |
| أبعاد برغي HE/ST | M10 (متري) | |
| تردد عزل الاهتزاز المحوري | ＜3 هرتز | |
| الحمولة القصوى | 500 كجم | |
| تسرب التدفق المغناطيسي | ≤1 مللي تسلا | |
| الأبعاد (الطول × العرض × الارتفاع، غير معبأة) | 1,330x860x1,250 ملم | |
| الوزن (غير معبأ) | 2,500 كجم | |
| التركيب | حصيرة مطاطية (مطلوب مسامير تثبيت) | |
| مضخم الطاقة (الموديل# VSA-H323A) | ||
| خرج المضخم | 30 كيلو فولت أمبير | |
| SNR | ＞65 ديسيبل | |
| الجهد الناتج المقنن | 120 فولت RMS | |
| كفاءة المضخم | ＞ 90% | |
| الأبعاد (الطول × العرض × الارتفاع، غير معبأة) | 800x900x2,100 ملم | |
| الوزن (غير معبأ) | 500 كجم | |
| منفاخ (الموديل# PBL-W30) | ||
| حجم الهواء | 0.46 م3/ثانية | |
| الطاقة | 7.5 كيلو واط | |
| قطر مجرى الهواء | 200 ملم | |
| ضغط الهواء | 8.8 كيلو باسكال | |
| التركيب | قادر على الاتصال بالسقف (ما يصل إلى انحناءين بزاوية 90 درجة)، بحد أقصى 20 قدمًا | |
| طاولة انزلاق أفقية (الموديل# 30ST-600M) | ||
| الأبعاد | 600x600 ملم | |
| السماكة | 45 ملم | |
| حد التردد | 2,000 هرتز | |
| الكتلة الفعالة | 54 كجم | |
|
ملحوظة: 1. يتم استخدام محمل غشاء الزيت عالي الضغط لتحقيق تجانس أفضل. |
||
| وحدة تحكم الاهتزاز ومقياس التسارع | ||
| وحدة تحكم الاهتزاز VT-9008-4 | وحدة تحكم اهتزاز ذات 4 قنوات مع جيب ومعايرة ذاتية. | |
| مقياس التسارع EA-YD-181 | 100mV/g، النطاق: 50g، تردد العمل: 1-10 كيلو هرتز، الوزن: 11 جرام، مع كابل منخفض الضوضاء بطول 10 أقدام | |
| الوظائف/الملحقات الأخرى المدعومة | ||
| غرف بيئية | مدعوم | |
| الأجهزة المحمولة | قابلة للتخصيص | |
| ألواح العزل | قابلة للتخصيص | |
| تركيب | قابلة للتخصيص | |
| بيئة عمل النظام | ||
| نطاق درجة الحرارة | 0-40 درجة مئوية | |
| نطاق الرطوبة | 0～90%، بدون تكثف | |
| متطلبات الطاقة | 380 فولت/3 أطوار/50 هرتز، 40 كيلو فولت أمبير | |
| ضغط الهواء المضغوط | 0.6 ميجا باسكال | |
كيفية استخدامه:
1، دليل التحكم لإكمال الإجراء
2، مثل خطأ التشغيل بحيث لا يمكن أن يعمل، يمكنك استخدام طريقة الاسترداد لخطوات الإدخال، ثم تعيين مجموعة واحدة أو خطوات تشغيل أخرى.
3، قبل الاستخدام للضغط على مفتاح البدء الخارجي، يظهر COO أي أنه يتركه، ويفتح المفتاح.
4، جسم تايوان:
1 كم جسم الطاولة قدر الإمكان ثابت
2 لا يمكن فصل خط الإخراج/العمل عند التشغيل
3 ضع المستوى قدر الإمكان
4 يمكن تغيير المكونات، يجب عدم تغيير الخط أو من الاتصال.
5 يجب ألا يتم إعادة تنظيم جسم تايوان كليًا أو جزئيًا، فقط وفقًا للمواصفات لمكون واحد وكلمة مرور التأكيد الأصلية.
5، السعة داخل الكود
1. لا تضبط كبيرًا جدًا قبل أو بعد التمهيد
2) سعة منخفضة لتعديل السعة العالية
3 يتم وضع مقبض السعة في لوحة التحكم في موضع المنتصف لعناصر الاختبار: يتم وضعه للتركيز على النقطة الرئيسية، وتقليل الجانب الأيسر المسطح الأيمن.
4 صندوق التحكم: لا يمكن وضعه في الأعلى أو التشغيل تحت الأرض
6، الكود الداخلي: إعادة الضبط عند التشغيل أو التشغيل بشكل غير صحيح
7، صندوق التحكم:
1) يجب إغلاق خط توصيل الجسم بإحكام بعد التعليق
2 اتجاه الاهتزاز يتبادل الخط ومطابقة خط الاتصال، ولا يمكن توصيله بشكل خاطئ
8، الاختبار: يجب أن يستخدم الاختبار غير الخاص اختبار الموجة الكاملة
9، جسم تايوان: لا يمكن أن يصدر صوت الاصطدام، سيؤدي محور المركز العلوي والسفلي إلى حدوث تمزق في قطعة الفولاذ الزنبركي ليتم إيقافه على الفور، يتم تعديل تعديل السعة صغيرًا ثم يتم تشغيله.
10، أخرى غير معروفة:
لا تغير المكونات والخطوط الداخلية بشكل تعسفي
11، السبب سيئ:
1 لا يمكن استخدام نماذج الكمبيوتر للتحكم في طاولة الاهتزاز
2 لا يمكن إعادة تحميل برنامج التشغيل
2، لاختبار Ista-ia، يجب على المشغل حماية العينة، لمنع انزلاق قطع الاختبار من الطاولة
خدمة ما بعد البيع:
إذا ظهرت أي مشكلات أثناء عملية الاختبار الخاصة بك، فإننا نضمن:
الاستجابة في الوقت المناسب: رد رسمي في غضون 48 ساعة.
الحل السريع: حل مقترح في غضون 3 أيام عمل.
الدعم الشامل: الوصول إلى أدلة التشغيل باللغة الإنجليزية ومقاطع الفيديو التعليمية والمساعدة في مؤتمرات الفيديو.
لماذا تختارنا؟
تصميم جاهز عالميًا
تبديل الجهد التلقائي المدمج (110 فولت/220 فولت)، توافق المقابس الدولية، وحماية المؤشر المعتمدة للسلامة.
دعم استثنائي لما بعد البيع
ضمان شامل لمدة 18 شهرًا. ميزة فريدة من نوعها في الصناعة: خدمة إصلاح مجانية لوحدات التحكم - حتى وحدات المنافسين. ما عليك سوى شحن وحدة التحكم إلينا.
الالتزام بالجودة الملزم
ترافق رسالة ضمان الجودة الرسمية كل توقيع عقد، مما يضمن الأداء وبناء الثقة.
تغليف واقي من الدرجة الصناعية
(مثل، ترايسيراتوبس) ملفوفة بشكل فردي في فيلم فقاعات مضاد للكهرباء الساكنة ومؤمنة في صناديق خشبية مقواة. وهذا يضمن:
• امتصاص الصدمات ومقاومة الصدمات
• الحماية من الرطوبة والتآكل
• مواد غير سامة وعديمة الرائحة
• شفافية مثالية للفحص
الأسئلة الشائعة:س: هل أنت شركة تجارية أم مصنع؟
ج: مصنع متكامل مع أكثر من 21 عامًا متخصص في معدات الاختبار و 6 سنوات من الخبرة في التصدير.
س: ما هو الجدول الزمني للتسليم بعد تأكيد الطلب؟
ج: الطلبات القياسية: 10-25 يوم عمل
طلبات المخزون: يتم الشحن في غضون 3 أيام
ملاحظة: تختلف أوقات التسليم حسب مواصفات المنتج وحجم الطلب.
س: ما هي شروط الضمان وخدمة ما بعد البيع؟
ج: ضمان شامل لمدة 12 شهرًا على جميع آلات الاختبار
ميزة فريدة من نوعها في الصناعة: إصلاحات مجانية لوحدة التحكم (بما في ذلك وحدات غير HAIDA)
دعم ما بعد الضمان: فريق فني متخصص لاستكشاف الأخطاء وإصلاحها، والتوجيه التشغيلي، وحل الشكاوى
س: كيف تضمن جودة المنتج والخدمة؟
ج: فحص بنسبة 100% قبل الشحن مع اختبار الأداء الكامل
تصميم جاهز عالميًا: تبديل الجهد التلقائي (110 فولت/220 فولت)، المقابس الدولية، مؤشرات معتمدة للسلامة
دعم التدريب متعدد المستويات:
✓ مقاطع فيديو تشغيلية تعليمية
✓ تدريب مهندسين في الموقع (عند الطلب)
موثوقية مثبتة في السوق:
معترف بها عالميًا من قبل المستخدمين الصناعيين
س: هل تقدمون تخصيص المنتج؟
ج: نعم، نقوم بتطوير حلول مخصصة بناءً على المعلمات الفنية ومتطلبات التطبيق الخاصة بك.
