تفاصيل المنتج:
|
| قوة الجيب (الذروة): | 30kn | قوة الصدمة (ذروة) قوة الصدمة (الذروة): | 60kn |
|---|---|---|---|
| نطاق التردد: | 5 ～ 2600 هرتز | وزن المحرك: | 40 كجم |
| الأبعاد (L × W × H ، غير معبأة): | 1،330x860x1,250 ملم | تردد عزل الاهتزاز المحوري: | ＜ 3 هرتز |
| انه/القديس البعد: | M10 (مقياس) | ||
| إبراز: | نظام اختبار طاولة الهزاز للاهتزاز,طاولة هزاز اهتزاز صناعية,نظام اختبار الاهتزاز مع الضمان,industrial vibration shaker table,vibration testing system with warranty |
||

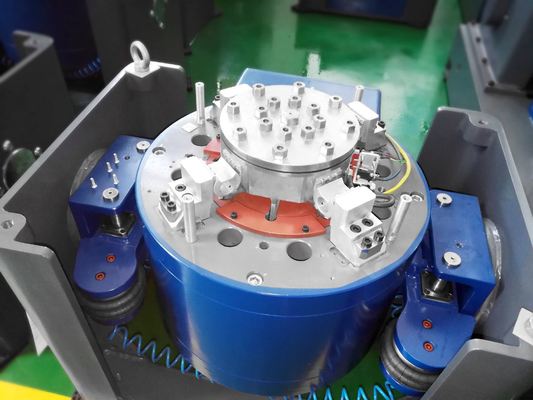

الاهتزاز الكهرومغناطيسي للمزج / آلة اختبار الاهتزاز للمزج
مقدمة:
يتم تحفيز اختبار الاهتزاز العشوائي للمزج (GB / t2423. 56-2006) بواسطة إشارة إدخال عشوائية تشمل جميع مكونات التردد ضمن نطاق التردد المحدد (النطاق العريض) في جميع الأوقات.قيمتها اللحظية تلتزم بالتوزيع الطبيعي (الغاوسي)يتم تمثيل التوزيع في نطاق التردد بواسطة منحنى كثافة الطيف التسارع (ASD).
الاهتزاز العشوائي هو النوع الأكثر شيوعًا من الإثارة التي تحدث في العالم الحقيقي. لا يمكن التنبؤ بقيمتها الفورية المستقبلية من خلال حالتها الماضية ، ولكن يمكن التنبؤ بها فقط بناءً على الاحتمال.في الواقع ، هذه الخصائص قابلة للتطبيق على معظم الحسابات المتعلقة بالاهتزاز العشوائي ، مثل التعب والإجهاد المتبادل.
على عكس الاختبار الجوفي، فإن الاهتزاز العشوائي لمختبر الاختبار دائمًا ما يكون متحمسًا ومصدرًا للردود في المدة، على الرغم من أنه لا يمكن أن يصل إلى القيمة القصوى.معظم الإشارات العشوائية في المختبر لديها 3 مرات RMS، مما يعني أن القيمة الفورية للإثارة داخل نطاق تردد الاختبار يمكن توسيعها من الصفر إلى 3 أضعاف إجمالي RMS (R.M.S.).الفرق الأكبر الذي يجب مراعاته بالنسبة للإثارة العشوائية هو أنه سيكون هناك عدد كبير من التناوبات الإجهاد، سواء إيجابية أو سلبية، بين نقاط التقاطع. هذه الخاصية سوف تؤثر على تلف التعب وبالتالي الحياة المتوقعة من الفشل.
بغض النظر عن الاهتزازات الجانبية أو الاهتزازات العشوائية، فقط مع فهم أفضل لإنتاج المنتج، النقل،بيئة الاستخدام وخصائص وخصائص معدات الاختبار، يمكننا أن نختار بشكل أكثر دقة وضع الاهتزاز المناسب لدينا ، حتى يتم فحص المنتجات عالية الجودة وتحسين أداء المنتجات المعيبة.

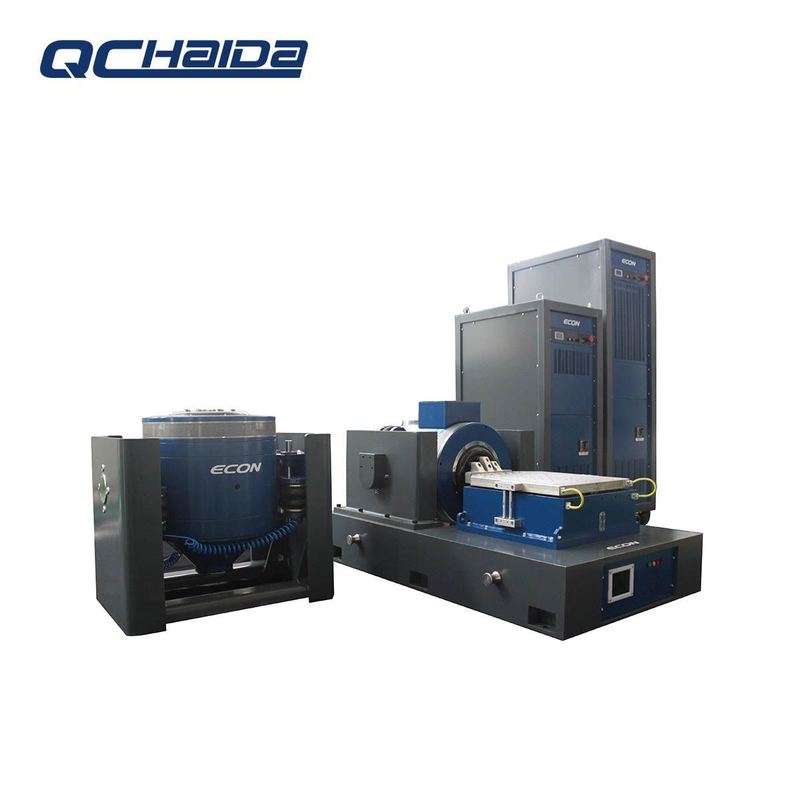

نظام اختبار الاهتزازات الكهروديناميكيةورقة بيانات الأداء:
| شيكر (النموذج#EDM-2000) | ||
| القوة الجانبية (الذروة) | 30kN | |
| قوة الصدمة (القمة) | 60 كيلون | |
| نطاق التردد | 5 ‰ 2,600 هرتز | |
| النزوح (متواصل) | 100 ملم | |
| السرعة القصوى | 1.8 متر/ثانية | |
| أقصى تسارع | 75 غرام | |
| قطر الدرع | 445 ملم | |
| 1stترتيب تردد الرنين | 2400 هرتز | |
| الزخم الغريب المسموح به | > 500 Nxm | |
| وزن الدرع | 40 كجم | |
| بعد المسمار HE/ST | M10 (متري) | |
| تردد عزل الاهتزاز المحوري | < 3 هرتز | |
| الحمولة الكبيرة | 500 كجم | |
| تسرب التدفق المغناطيسي | ≤ 1 متر طن | |
| الأبعاد (L × W × H ، غير معبأة) | 1،330x860x1,250 مم | |
| الوزن (غير معبأة) | 2500 كجم | |
| التثبيت | حصيرة مطاطية (مطلوب مسامير مرساة) | |
| مكبر الطاقة(نموذج #(VSA-H323A) | ||
| مخرج مكبر | 30 كيلو فاي | |
| SNR | > 65 ديسيبل | |
| الجهد الخارجي الاسمي | 120 ساعة | |
| كفاءة المضخم | > 90% | |
| الأبعاد (L × W × H ، غير معبأة) | 800x900x2,100 مم | |
| الوزن (غير معبأة) | 500 كجم | |
| المنفخ (النموذج# PBL-W30) | ||
| حجم الهواء | 0.46 متر3/s | |
| القوة | 7.5 كيلوواط | |
| قطر قناة الهواء | 200 ملم | |
| ضغط الهواء | 8.8kPa | |
| التثبيت | قادرة على توصيل إلى السقف (حتى اثنين من انحناءات 90 درجة) ، ماكس 20 ٪ تشغيل | |
| طاولة زلقة أفقية (نموذج # 30ST-600M) | ||
| الأبعاد | 600×600 مم | |
| سمك | 45 ملم | |
| الحد الأقصى للتردد | 2,000 هرتز | |
| الكتلة الفعالة | 54 كجم | |
|
ملاحظة: 1يتم استخدام محمل لفيلم زيت عالي الضغط لتحقيق توحيد أفضل. |
||
| جهاز التحكم في الاهتزازات ومقاييس التسارع | ||
| جهاز التحكم في الاهتزازات VT-9008-4 | 4 قنوات مراقبة الاهتزاز مع سينس والمعايرة الذاتية. | |
| مقياس التسارع EA-YD-181 | 100mV/g، النطاق: 50g، تردد العمل: 1-10kHz، الوزن: 11gram، مع كابل 10ft منخفضة الضوضاء | |
| الوظائف/الاكسسوارات المدعومة الأخرى | ||
| غرف البيئة | مدعوم | |
| أجهزة متنقلة | قابلة للتخصيص | |
| لوحات العزل | قابلة للتخصيص | |
| الأجهزة | قابلة للتخصيص | |
| بيئة عمل النظام | ||
| نطاق الحرارة | 0-40 درجة مئوية | |
| نطاق الرطوبة | 0 ٪ 90 ، لا توتر | |
| متطلبات الطاقة | 380 فولت / 3ph / 50 هرتز ، 40kVA | |
| ضغط الهواء الضغط | 0.6 Mpa | |
كيفية استخدام تكنولوجيا المعلومات
1، دليل التحكم لإكمال الإجراء
2، مثل خطأ العملية بحيث لا يمكن أن تعمل، يمكنك استخدام طريقة استعادة خطوات المدخل، ومن ثم تعيين مجموعة واحدة أو خطوات تشغيل أخرى.
3، قبل استخدام للضغط على مفتاح بدء التشغيل الخارجي، يظهر COO أي يطلق، يفتح المفتاح.
4هيئة تايوان:
1 طاولة جسم القدم الأكمام بقدر الإمكان ثابتة
2 إمدادات الطاقة على / العمل في خط الخروج لا يمكن فكها
3 ضع المستوى بعيداً قدر الإمكان
4 مكونات يمكن تغييرها، لا ينبغي تغيير الخط أو من الاتصال.
5 يجب أن لا تكون الهيئة التايوانية جزءاً أو كلياً من إعادة التنظيم، وفقًا لمواصفات مكون واحد فقط وبكلمة المرور التأكيدية الأصلية.
5، والوسع الداخلي للرمز
1. لا تعديل كبير جدا قبل أو بعد الحذاء
2) نطاق منخفض من تعديل النطاق العالي
3 لوحة التحكم مقبض النطاق الموضع في الموقف الوسط للكائنات المختبرة: وضعت لتركيز على النقطة الرئيسية، وتقليل يسار مسطح اليمين.
مربع التحكم 4: لا يمكن وضعه على أعلى أو تحت الأرض
6, داخل الرمز:إعادة تعيين عند تشغيل أو تشغيل غير صحيح
7صندوق التحكم:
1) يجب أن يتم قفل خط الاتصال للجسم بإحكام بعد شنقه
2 مفتاح اتجاه الاهتزاز وخط الاتصال الخروج هي المراسلة، لا يمكن توصيل الخطأ
8، الاختبار: يجب استخدام الاختبار غير الخاص اختبار الموجة الكاملة
9، جسم تايوان: لا يمكن أن تنتج صوت الاصطدام، واللمس المتبادل من المحور المركزي العلوي والسفلي سيؤدي إلى شق قطعة الفولاذ الربيعية أن يتم إيقافها على الفور،تعديل النطاق يتم تعديله صغير ثم يتحول على.
10، غير معروف:
لا تغيير تعسفيا المكونات الداخلية والخطوط
11السبب سيء:
1 لا يمكن استخدام نماذج الكمبيوتر لتحكم طاولة الهز
2 لا يمكن إعادة تحميل السائق
2، في اختبار إستا-يا، يجب على المشغل حماية العينة، لمنع قطع الاختبار من الانزلاق من الجدول
بعد الخدمة:
في حالة حدوث أي مشاكل أثناء عملية الاختبار لدينا ضمان:
الرد في الوقت المناسب: الرد الرسمي خلال 48 ساعة.
حل سريع: حل مقترح في غضون 3 أيام عمل.
الدعم الشامل: الوصول إلى كتيبات التشغيل باللغة الإنجليزية ومقاطع الفيديو التعليمية ومساعدة المؤتمرات عبر الفيديو.
- نعملماذا تختارنا؟
تصميم جاهز عالمي
التبديل التلقائي للجهد المدمج (110 فولت/220 فولت) ، التوافق الدولي للقابلة، وحماية مؤشر الموثوق بها.
دعم استثنائي بعد البيع
ضمان شامل لمدة 18 شهرًا. فائدة فريدة من نوعها في هذه الصناعة: خدمة إصلاح مجانية للمراقبين حتى لو كانت وحدات المنافسة. ببساطة شحن المراقب إلينا.
التزام ملزم بالجودة
رسمي رسالة ضمان الجودة يرافقه كل توقيع العقد، وضمان الأداء وبناء الثقة.
التغليف الوقائي الصناعي
(على سبيل المثال ، Triceratops) ملفوفة بشكل فردي في فيلم فقاعة مضاد للستاتيكية ومثبتة في صناديق خشبية معززة. وهذا يضمن:
• امتصاص الصدمات ومقاومة الصدمات
• الحماية من الرطوبة والتآكل
• المواد غير السامة وغير الرائحة
• الشفافية المثلى للتفتيش
الأسئلة الشائعة:س: هل أنت شركة تجارية أو مصنعة؟
ج: مصنع متكامل مع أكثر من 21 عامًا متخصص في معدات الاختبار و 6 سنوات من الخبرة في التصدير.
س: ما هو جدول التسليم بعد تأكيد الطلب؟
ج: الطلبات القياسية: 10-25 يوم عمل
طلبات المخزون: السفينة في غضون 3 أيام
ملاحظة: تتفاوت أوقات التنفيذ حسب مواصفات المنتج وحجم الطلب.
س: ما هي شروط ضمانك وخدمة ما بعد البيع؟
A: ضمان شامل لمدة 12 شهرًا على جميع آلات الاختبار
فائدة فريدة من نوعها في هذا القطاع: إصلاحات مجانية لمراقب (بما في ذلك الوحدات غير HAIDA)
دعم ما بعد الضمان: فريق فني مخصص لحل المشاكل والتوجيه التشغيلي وحل الشكاوى
س: كيف تضمنون جودة المنتج والخدمة؟
A:100٪ التفتيش قبل الشحن مع اختبار الأداء الكامل
تصميم جاهز عالمياً: التبديل التلقائي للجهد (110 فولت/220 فولت) ، المقابس الدولية، مؤشرات معتمدة للسلامة
دعم التدريب متعدد المستويات:
✓ مقاطع فيديو تدريبية
✓ تدريب المهندسين في الموقع (على الطلب)
الموثوقية المثبتة في السوق:
معترف بها عالميا من قبل المستخدمين الصناعيين
س: هل تقدمون تخصيص المنتجات؟
ج: نعم، نقوم بتطوير حلول مخصصة بناءً على معاييرك التقنية ومتطلبات التطبيق.
