تفاصيل المنتج:
|
| low temp. إنكشاف range*1: | -65to 0 °C | pre-cool حد lower: | -65°C |
|---|---|---|---|
| temp. عملّيّة سحب down-time *3: | temp. بيئيّ إلى -65°C ضمن 70min | مادة خارجيّ: | Cold-rolled imperméabiliser لوحة فولاذيّ |
| أكثر برودة: | صلب الذى لا يصدأ يلحم لوحة حرارة مبدل | مزود الطاقة: | AC380V, 50/60Hz, three phase, 30A |
| تسليط الضوء: | بيئيّ إختبار غرفة,,environmental lab testing equipment |
||

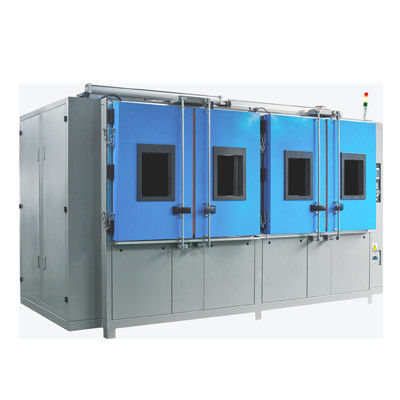

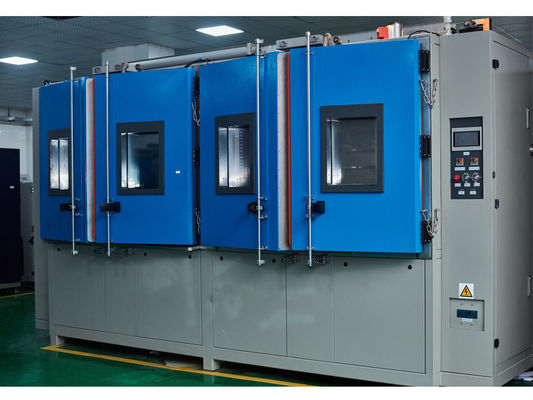

المبادل الحراري المدلفن على البارد غرفة اختبار الصدمة الحرارية 50/60 هرتز
1. الوصف:
غرفة الاختبار البيئي المبادل الحراري المدلفن على البارد غرفة الصدمات الحرارية في درجة حرارة منخفضة وفتحة تراكم درجة حرارة عالية ، بعد المثبط المفتوح ، ستأخذ درجة حرارة ساخنة وباردة في فتحات اختبار استيراد الأخدود المخزنة لتحقيق تأثير ارتجاج درجة الحرارة السريع ، مع التحكم في درجة الحرارة المتوازنة نظام (BTC) ، تصميم خاص لنظام تدوير الهواء ، طريقة التحكم في SSR في PID جعل النظام يضيف الحرارة يساوي كمية فقدان الحرارة.
تشغيل صندوق اختبار التأثير الساخن والبارد: المعالجة المسبقة ، الفحص الأولي ، الاختبار ، الاسترداد ،
نظام تكييف الهواء
1 ، التحكم في الهواء: تداول تهوية قسري ، طريقة توازن الحرارة (BTC). لا تشير هذه الطريقة فقط إلى حالة نظام التبريد للتشغيل المستمر ، ونظام التحكم وفقًا لنقطة ضبط درجة حرارة السخان للتحكم في إخراج النتائج عن طريق حساب ناتج PID تلقائيًا ، وفي النهاية تحقيق توازن ديناميكي.
2 ، تدوير الهواء يعني: بني بين قناة مروحة دوران الهواء والمحور الطويل من الفولاذ المقاوم للصدأ ، واستخدام الثلاجات الموفرة للطاقة ونظام التنظيم ، عن طريق مروحة التهوية الفعالة والفعالة ، لتحقيق الغرض من تغيير درجة الحرارة. بواسطة مخرج الهواء القابل للتعديل لضبط الترباس ، وبالتالي تحسين درجة حرارة الغرفة بشكل ملحوظ ؛
3 ، طريقة تبريد الهواء: مبادل حراري غشاء متعدد المراحل.
4 ، تدفئة الهواء: Watkins نوعية النيكل الكروم سخان كهربائي.
2. مواصفات غرفة اختبار الصدمة الحرارية العالية والمنخفضة :
النظام | اختبار منطقتين عن طريق تبديل المخمد | |||||||
غرفة ثلاث مناطق | ||||||||
نموذج | HD-E703- 50A / HD-E703-50W | HD-E703-100A / HD-E703-100W | حسب الطلب | |||||
أداء | منطقة الاختبار | درجة حرارة عالية. نطاق التعرض * 1 | + 60 ~ إلى + 200 درجة مئوية | |||||
درجة الحرارة منخفضة. نطاق التعرض * 1 | -65 إلى 0 درجة مئوية | |||||||
مؤقت. التقلب * 2 | ± 1.8 درجة مئوية | |||||||
غرفة ساخنة | الحد الأقصى للحرارة قبل التسخين | + 200 درجة مئوية | ||||||
مؤقت. تسخين الوقت * 3 | درجة الحرارة المحيطة. إلى + 200 درجة مئوية خلال 30 دقيقة | |||||||
غرفة باردة | الحد الأدنى قبل التبريد | -65 درجة مئوية | ||||||
مؤقت. وقت السحب * 3 | درجة الحرارة المحيطة. إلى -65 درجة مئوية خلال 70 دقيقة | |||||||
مؤقت. الانتعاش (2-المنطقة) | شروط الاسترداد | منطقتان: درجة حرارة عالية. التعرض + 125 درجة مئوية 30 دقيقة ، درجة حرارة منخفضة. التعرض -40 درجة مئوية 30 دقيقة ؛ العينة 6.5 كجم (سلة العينات 1.5 كجم) | ||||||
مؤقت. وقت الانتعاش | في غضون 10 دقائق. | |||||||
اعمال بناء | مواد خارجية | لوح فولاذي مقاوم للصدأ مقاوم للصدأ | ||||||
مادة منطقة الاختبار | الفولاذ المقاوم للصدأ SUS304 | |||||||
باب * 4 | باب يعمل يدويًا مع زر فتح | |||||||
سخان | سخان سلك قطاع | |||||||
وحدة التبريد | النظام * 5 | نظام التبريد المتسلسل الميكانيكي | ||||||
ضاغط | ضاغط لولبي مغلق بإحكام | |||||||
آلية التوسع | صمام التمدد الإلكتروني | |||||||
المبرد | درجة حرارة عالية: R404A ، درجة حرارة منخفضة R23 | |||||||
أكثر برودة | مبادل حراري ملحوم من الصُلب المقاوم للصدأ | |||||||
جهاز توزيع الهواء | مروحة سيروكو | |||||||
وحدة القيادة المثبط | اسطوانة الهواء | |||||||
توصيلات | منفذ كابل بقطر 100 مم على الجانب الأيسر (يتوفر الجانب الأيمن وحجم القطر المصمم خصيصًا كخيارات) ، العينة محطة التحكم في إمدادات الطاقة | |||||||
الأبعاد الداخلية (العرض × الارتفاع × العمق) | 350 × 400 × 350 | 500 × 450 × 450 | حسب الطلب | |||||
سعة منطقة الاختبار | 50 لتر | 100 لتر | حسب الطلب | |||||
تحميل منطقة الاختبار | 5 كجم | 10 كجم | حسب الطلب | |||||
الأبعاد الخارجية (العرض × الارتفاع × العمق) | 1230 × 1830 × 1270 | 1380 × 1980 × 1370 | الزبون محذوف | |||||
وزن | 800 كجم | 1100 كجم | لا يوجد | |||||
| متطلبات المنفعة | الظروف المحيطة المسموح بها | + 5 ~ 30 درجة مئوية | ||||||
مزود الطاقة | AC380V ، 50/60 هرتز ، ثلاث مراحل ، 30A | |||||||
ضغط إمدادات مياه التبريد * 6 | 02 ~ 0.4 ميجا باسكال | |||||||
معدل إمدادات مياه التبريد * 6 | 8 متر مكعب / ساعة | |||||||
تشغيل درجة حرارة مياه التبريد. نطاق | +18 إلى 23 درجة مئوية | |||||||
مستوى الضوضاء | 70 ديسيبل أو أقل | |||||||
تعمل غرفة الصدمة على النحو التالي:
1 ، خزانات تخزين درجة حرارة منخفضة: يتم تحديد درجة حرارة الخزان من خلال حالة سخان القناة والمبخر وحالة عمل المروحة. بعد صمام التمدد خنق المبرد المتدفق إلى المبخر في غرفة العمل ، غرفة العمل لامتصاص الحرارة والتغويز ، لتقليل درجة حرارة غرفة العمل ؛ يمتص المبرد الغازي ويضغط إلى درجة حرارة عالية ، غاز عالي الضغط في ضاغط المكثف يتم تكثيفه في سائل ، ثم يتم غربلة برنامج الفحص ، وأخيرًا من خلال صمام التمدد بعد إعادة دخول غرفة العمل والمبخر يمتص الحرارة وتغويز ومن ثم ضغطه بواسطة شفط الضاغط.
2 ، خزانات التخزين ذات درجة الحرارة العالية: إشارة استشعار درجة حرارة وحدة تحكم مركزية من لحظة الكشف ، ويتم مقارنة إشارة درجة الحرارة المحددة ، يتم إيقاف إشارة المقارنة التي تم الحصول عليها بواسطة إشارة خرج الدائرة المنطقية PID للتحكم في تتابع الحالة الصلبة أو ضبطها مستوى انتاج الطاقة نسبة وقت التدفئة ، وذلك لتحقيق الغرض من التحكم التلقائي في درجة الحرارة.
3 ، غرفة اختبار صدمة درجة الحرارة: المقياس يتحكم تلقائيًا في صمامات درجة الحرارة المرتفعة ، درجات الحرارة المنخفضة أو العالية بين غرفة التخزين التي يتم تبديلها على التوالي لتشكيل نظام دوران هوائي مغلق وصندوق أو صناديق درجة حرارة منخفضة ، وصلت بسرعة إلى اختبارات درجة الحرارة المستهدفة.
ملاحظات
1. إذا كان الحد الأدنى لنطاق التعرض لدرجة الحرارة العالية + 60 درجة مئوية مطلوبًا أو كان الحد الأدنى لدرجة التعريض لدرجة الحرارة المنخفضة -60 درجة مئوية ، فيرجى تحديد خيار "التعرض لدرجة الحرارة المحيطة"
2. إذا احتاج تذبذب درجة الحرارة إلى أقل من ± 1.8 درجة مئوية ، فيرجى تحديد "حزمة تذبذب درجة الحرارة المنخفضة"
3. تسخين درجة حرارة / سحب الوقت قابل للتطبيق فقط أثناء تشغيل الغرفة المستقلة
4. إذا كان الباب الانزلاقي الذي يعمل تلقائيًا مطلوبًا ، فيرجى تحديد "حزمة الباب تلقائيًا"
5. المكثف المبرد بالهواء / المكثف المبرد بالمياه كلاهما متاح
6. تطبيق على المكثف المبرد بالماء فقط
3. أجهزة السلامة في غرفة اختبار الصدمة الحرارية العالية والمنخفضة :
مراقبة
تم تبسيط التشغيل والإعدادات باستخدام شاشة LCD تعمل باللمس (الإرشادات المعروضة على الشاشة). تأكيد At-aglance لأنماط الاختبار ودرجات حرارة منطقة الاختبار ودورات درجة الحرارة وعروض الرسم البياني للاتجاه.
ضبط | إدخال مفتاح تفاعلي عن طريق لوحة اللمس |
عرض | شاشة LCD (5.7 بوصة) |
وظيفة التحكم في درجة الحرارة | منطقة الاختبار: درجة حرارة التعرض. غرفة ساخنة: درجة حرارة التسخين المسبق. غرفة باردة: درجة حرارة ما قبل التبريد. |
تحكم PID | |
نطاق درجة الحرارة مسبقا | درجة حرارة عالية: 60 إلى 200 درجة مئوية درجة حرارة منخفضة: -78 إلى 0 درجة مئوية |
تحديد القرار | 1 'ج |
إدخال | نوع الحرارية T (النحاس / النحاس والنيكل) |
نطاقات الإعداد والدلالة | الوقت المحدد مسبقا: 0 دقيقة. إلى 99 ساعة و 59 دقيقة. دورة مضبوطة مسبقًا: من 1 إلى 9999 دورة |
وظيفة ملحقة | ضبط مؤقت مسبق الحماية من الحرارة الزائدة / التبريد الزائد اختيار انقطاع التيار الكهربائي / الاسترداد إعداد وقت استعادة درجة الحرارة ذاكرة البرنامج إيقاف تشغيل تلقائي للطاقة عرض الوقت المبرمج اختبار وضع إكمال الاختبار الرسم البياني للاتجاه عرض سجل الإنذار معايرة المستشعر اتصال RS-232 / USB |
صيانة يومية
1. صدمة حرارية لي لا يتم استخدام إيقاف التشغيل الطويل بانتظام كل نصف طاقة ، ولا يقل وقت الطاقة عن ساعة واحدة ، وتعمل قطع الغيار ومعدات الاختبار ذات الصلة بشكل صحيح.
2. يجب تنظيف صندوق الصدمات الساخنة والباردة بانتظام المبخر: مستويات النظافة لأن الاختبار مختلف ، في تأثير دوران الهواء القسري ، سيجمع الكثير من جزيئات الغبار والأشياء الصغيرة الأخرى على المبخر يجب تنظيفها بانتظام.
3. مروحة دوران الغرفة ذات درجة الحرارة المنخفضة ، مروحة المكثف وتصحيح التوازن النظيف: التنظيف والمبخر متشابهان بسبب غرفة بيئة العمل المختلفة ، مروحة التدوير ، ستجمع الكثير من الغبار على مراوح المكثف ، ويجب أن تكون أجسام الجسيمات الصغيرة الأخرى منتظمة تنظيف.
4. لتحريك الجهاز صدمة حرارية لي في بادي ASHDOWN Lai الأجهزة أفضل توجيه الموظفين التقنيين ، لتجنب تلف المعدات ، مثل النقل الذاتي للعميل ، يجب أن يكون لديك كهربائي محترف قبل تشغيل الطاقة لتأكيد التشغيل الصحيح للدائرة ، أو سوف يحرق المكونات المتعلقة بالمعدات.
4. رأي:
(غرفة الاختبار)
