تفاصيل المنتج:
|
| استخدام: | غرفة اختبار الصدمة الحرارية ذات درجة الحرارة العالية والمنخفضة | درجة حرارة عالية. نطاق التعرض * 1: | + 60 ~ إلى + 200 درجة مئوية |
|---|---|---|---|
| درجة حرارة. وقت التسخين * 3: | درجة الحرارة المحيطة. إلى + 200 درجة مئوية في غضون 30 دقيقة | Temp. درجة حرارة. pull down time*3 هدم الوقت * 3: | Ambient temp. درجة الحرارة المحيطة. to -65°C within 70min إلى -65 درجة مئوية |
| المواد الخارجية: | صفيحة فولاذية مقاومة للصدأ مدلفنة على البارد | برودة: | مبادل حراري لوحة ملحومة من الفولاذ المقاوم للصدأ |
| إمدادات الطاقة: | AC380V ، 50 / 60Hz ، ثلاث مراحل ، 30 أمبير | ضغط إمداد مياه التبريد * 6: | 02 ~ 0.4 ميجا باسكال |
| إبراز: | آلة اختبار الصدمة الحرارية AC380V,آلة اختبار الصدمة الحرارية MIL-STD 883,غرفة الرطوبة الحرارية MIL-STD 202F |
||

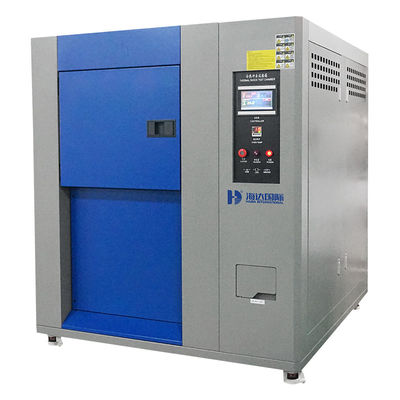

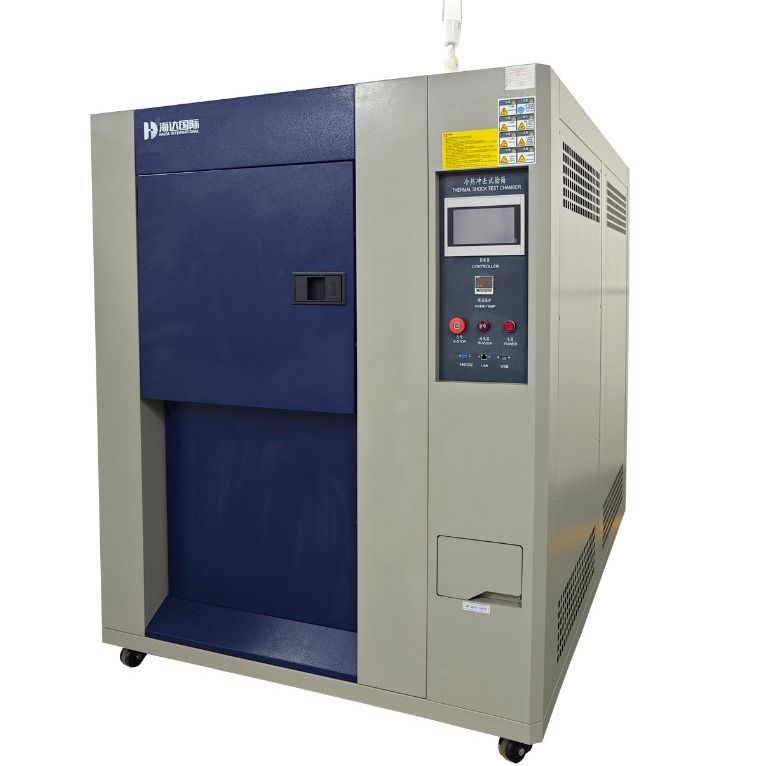

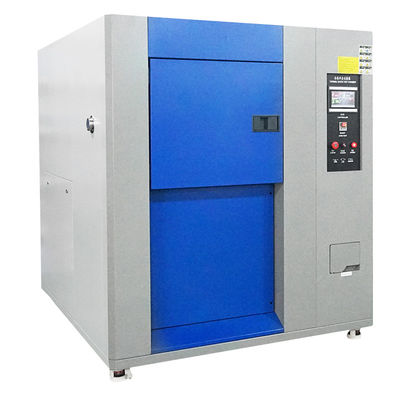

آلة اختبار الصدمة الحرارية معدات الاختبارات البيئية
وصف:
آلة اختبار الصدمة الحراريةينقسم إلى منطقة درجة حرارة عالية ومنطقة درجة حرارة منخفضة ومنطقة اختبار ثلاثة أجزاء، كل منطقة عبارة عن هيكل عزل فريد من نوعه، لذلك يتم إجراء اختبار التأثير الساخن والبارد. وذلك حسب درجة الحرارة المرتفعة ودرجات الحرارة المنخفضة جداً في بيئة مستمرة يمكن أن تتحملها في الوقت الحالي، أي في أقصر وقت يتم اختبار أضرارها الكيميائية أو الفيزيائية بسبب التمدد الحراري والانكماش الناتج عنها. تشمل الأشياء المناسبة المعادن والبلاستيك والمطاط والإلكترونيات وغيرها من المواد التي يمكن استخدامها كأساس لتحسين منتجاتها أو مرجعها
وظائف
اختبار تأثير درجة الحرارة العالية أو اختبار تأثير درجة الحرارة المنخفضة، الحد الأقصى للوقت يصل إلى 9999 دقيقة، معظم وقت الدورة يصل إلى 9999 مرة. يمكن للآلة أن تقوم بتدوير التأثير تلقائيًا أو يدويًا أو ضبط المنطقتين أو ثلاث مناطق بشكل انتقائي للتأثير الساخن والبارد. يستخدم نظام تبريد ثنائي فعال للغاية في التبريد، وينقسم نظام التبريد إلى تبريد الهواء وتبريد الماء. يمكن أيضًا توصيله بجهاز كمبيوتر، ولكن أداة التسجيل مخصصة للشراء الاختياري فقط. واجهة تشغيل LCD ملونة للتحكم باللمس باللغتين الصينية والإنجليزية، سهلة التشغيل.
تشغيل غرف الصدمات الحرارية: المعالجة المسبقة، والاختبار الأولي، والاختبار، والاسترداد، وأخيرا الكشف.
سمات
•يفي بمعايير MIL-STD 202F، والطريقة 107G، والشروط A وB وC وF
MIL-STD 883، الطريقة 1010.7، الشروط أ، ب، ج، وو
• حماية من درجة الحرارة الزائدة في الحالة الصلبة / درجة الحرارة المنخفضة
• عناصر سخان سلك نيتشروم كهربائي في الهواء الطلق مدعمة
عوازل السيراميك
• اثنان من ملفات التبريد LN2 ذات الزعانف المفتوحة
• عجلة منفاخ من نوع الطرد المركزي مزودة بمحرك خارجي
• نظام نقل النقل المنشط بالهواء المضغوط بسعة تصل إلى
ست سلال منتجات شبكية من الفولاذ المقاوم للصدأ
• اختبار استنزاف الغرفة مع وصلة FPT من النوع 1/4 بوصة
• مفاتيح الأبواب لكل غرفة
نظام تكييف الهواء
· التحكم بالهواء:دوران التهوية القسرية، طريقة ترموستات التوازن (BTC). لا تشير هذه الطريقة فقط إلى حالة نظام التبريد للتشغيل المستمر، بل إلى نظام التحكم وفقًا لنقطة ضبط درجة الحرارة للسخان للتحكم في مخرجات النتائج عن طريق حساب مخرجات PID تلقائيًا، وتحقيق التوازن الديناميكي في النهاية.
· وسائل دوران الهواء:بنيت بين قناة مروحة دوران الهواء والمحور الطويل من الفولاذ المقاوم للصدأ، واستخدام الثلاجات الموفرة للطاقة ونظام التنظيم، عن طريق تهوية التبادل الحراري الفعال والكفء، لتحقيق الغرض من تغيير درجة الحرارة. عن طريق تعديل مسمار ضبط منفذ الهواء، وبالتالي تحسين توحيد درجة حرارة الغرفة بشكل كبير؛
· طريقة تبريد الهواء :مبادل حراري للهواء متعدد المراحل.
· تسخين الهواء:واتكينز سخان كهربائي نيكل كروم عالي الجودة.
تحديد:
|
نظام |
اختبار منطقتين عن طريق تبديل المثبط |
|||||||
|
غرفة ثلاثية المناطق |
||||||||
|
نموذج |
HD-E703-50A/HD-E703-50W |
HD-E703-100A/HD-E703-100 واط |
حسب الطلب |
|||||
|
أداء |
منطقة الاختبار |
درجة حرارة عالية. نطاق التعرض*1 |
+60~ إلى +200 درجة مئوية |
|||||
|
درجة حرارة منخفضة. نطاق التعرض*1 |
-65 إلى 0 درجة مئوية |
|||||||
|
درجة حرارة. تقلب *2 |
±1.8 درجة مئوية |
|||||||
|
غرفة ساخنة |
الحد الأعلى قبل التسخين |
+200 درجة مئوية |
||||||
|
درجة حرارة. وقت التسخين*3 |
درجة الحرارة المحيطة. إلى +200 درجة مئوية خلال 30 دقيقة |
|||||||
|
الغرفة الباردة |
الحد الأدنى للتبريد المسبق |
-65 درجة مئوية |
||||||
|
درجة حرارة. هدم الوقت * 3 |
درجة الحرارة المحيطة. إلى -65 درجة مئوية خلال 70 دقيقة |
|||||||
|
درجة حرارة. الانتعاش (منطقة 2) |
شروط الاسترداد |
منطقتان: درجة حرارة عالية. التعرض +125 درجة مئوية 30 دقيقة، درجة حرارة منخفضة. التعرض -40 درجة مئوية 30 دقيقة؛ العينة 6.5 كجم (سلة العينات 1.5 كجم) |
||||||
|
درجة حرارة. وقت التعافي |
في غضون 10 دقيقة. |
|||||||
|
بناء |
مادة خارجية |
لوح فولاذي مدلفن على البارد مقاوم للصدأ |
||||||
|
مادة منطقة الاختبار |
الفولاذ المقاوم للصدأ SUS304 |
|||||||
|
الباب*4 |
باب يعمل يدويًا مع زر فتح |
|||||||
|
سخان |
قطاع سخان الأسلاك |
|||||||
|
وحدة التبريد |
النظام*5 |
نظام التبريد الميكانيكي المتتالي |
||||||
|
ضاغط |
ضاغط التمرير مختومة بإحكام |
|||||||
|
آلية التوسع |
صمام التوسع الإلكتروني |
|||||||
|
المبرد |
جانب درجة الحرارة العالية: R404A، جانب درجة الحرارة المنخفضة R23 |
|||||||
|
أكثر برودة |
الفولاذ المقاوم للصدأ لوحة ملحومة مبادل حراري |
|||||||
|
جهاز دوران الهواء |
مروحة سيروكو |
|||||||
|
وحدة القيادة المثبط |
اسطوانة الهواء |
|||||||
|
تركيبات |
منفذ كابل بقطر 100 مم على الجانب الأيسر (يتوفر الجانب الأيمن وحجم القطر المصمم كخيارات)، ومحطة التحكم في مصدر الطاقة |
|||||||
|
الأبعاد الداخلية (العرض × الارتفاع × العمق) |
350 × 400 × 350 |
500 × 450 × 450 |
حسب الطلب |
|||||
|
سعة منطقة الاختبار |
50 لتر |
100 لتر |
حسب الطلب |
|||||
|
تحميل منطقة الاختبار |
5 كجم |
10 كجم |
حسب الطلب |
|||||
|
الأبعاد الخارجية (العرض × الارتفاع × العمق) |
1230 × 1830 × 1270 |
1380 × 1980 × 1370 |
حسب الطلب |
|||||
|
وزن |
800 كجم |
1100 كجم |
لا يوجد |
|||||
|
متطلبات المنفعة
|
الظروف المحيطة المسموح بها |
+5~30 درجة مئوية |
||||||
|
مزود الطاقة |
تيار متردد 380 فولت، 50/60 هرتز، ثلاث مراحل، 30 أمبير |
|||||||
|
ضغط إمدادات مياه التبريد*6 |
02 ~ 0.4 ميجا باسكال |
|||||||
|
معدل إمداد مياه التبريد*6 |
8 م³ /ساعة |
|||||||
|
درجة حرارة مياه التبريد التشغيلية يتراوح |
+18 إلى 23 درجة مئوية |
|||||||
|
مستوى الضوضاء |
70 ديسيبل أو أقل |
|||||||
ملحوظات
·إذا كان الحد الأدنى لنطاق التعرض لدرجة الحرارة العالية + 60 درجة مئوية مطلوبًا أو الحد الأدنى لنطاق التعرض لدرجة الحرارة المنخفضة -60 درجة مئوية، فيرجى تحديد خيار "التعرض لدرجة الحرارة المحيطة"
·إذا كان تقلب درجة الحرارة بحاجة إلى أقل من ±1.8 درجة مئوية، فيرجى تحديد "حزمة تقلب درجة الحرارة المنخفضة"
·لا ينطبق وقت تسخين/سحب درجة الحرارة إلا أثناء تشغيل الغرفة المستقلة
·إذا كان الباب المنزلق الذي يتم تشغيله تلقائيًا مطلوبًا، فيرجى تحديد "حزمة الباب تلقائيًا"
·مكثف مبرد بالهواء / مكثف مبرد بالماء متاحان
·تنطبق على المكثف المبرد بالماء فقط
أجهزة السلامة :
1) مفتاح الحماية من الحرارة الزائدة للغرفة الساخنة
2) مفتاح الحماية من الحرارة الزائدة للغرفة الباردة
3) إنذار الزائد لتدوير الهواء
4) حامي الضغط العالي/المنخفض للثلاجة
5) تبديل درجة حرارة الضاغط
6) مفتاح ضغط الهواء
7) الصمامات
8) مرحل تعليق الماء (مواصفات تبريد الماء فقط)
9) قاطع دائرة الضاغط
10) قاطع دائرة السخان
11) منطقة اختبار الحرارة الزائدة / حامي البرودة الزائدة
12) صمام تنقية الهواء
الصيانة اليومية
·صدمة ساخنة وباردة لي، لا يتم استخدام إيقاف التشغيل لفترة طويلة بانتظام كل نصف طاقة، ووقت الطاقة لا يقل عن ساعة واحدة، وقطع الغيار ومعدات الاختبار ذات الصلة تعمل بشكل صحيح.
·يجب تنظيف المبخر صناديق الصدمات الساخنة والباردة بانتظام: مستويات النظافة لأن الاختبار مختلف، في تأثير دوران الهواء القسري، سوف يجمع الكثير من جزيئات الغبار والأشياء الصغيرة الأخرى على المبخر يجب تنظيفها بانتظام.
·مروحة دوران الغرفة ذات درجة الحرارة المنخفضة، ومروحة المكثف وتصحيح التوازن النظيف: التنظيف والمبخر متشابهان بسبب غرفة بيئة العمل المختلفة، ومروحة التدوير، سوف تجمع الكثير من الغبار والجزيئات الصغيرة الأخرى على مروحة المكثف الكائن، ويجب التنظيف المنتظم.
·جهاز صندوق الصدمات الساخن والبارد للتحرك بشكل مفضل وفقًا لتوجيهات فني الأجهزة Paddy ASHDOWN Lai، لتجنب تلف المعدات، مثل النقل الذاتي للعميل، يجب أن يكون لديك كهربائي محترف قبل تشغيل الطاقة لتأكيد التشغيل الصحيح للدائرة، أو سيتم حرق المكونات المتعلقة بالمعدات.
تم تبسيط عملية التشغيل والإعدادات من خلال استخدام شاشة LCD تعمل باللمس (يتم عرض التعليمات على الشاشة). تأكيد سريع لأنماط الاختبار، ودرجات حرارة منطقة الاختبار، ودورات درجة الحرارة، وعروض الرسم البياني للاتجاه.
|
جلسة |
إدخال المفتاح التفاعلي عن طريق لوحة اللمس |
|
عرض |
ال سي دي (5.7 بوصة) |
|
وظيفة التحكم في درجة الحرارة |
منطقة الاختبار: درجة حرارة التعرض. الغرفة الساخنة: درجة حرارة التسخين المسبق. الغرفة الباردة: درجة حرارة التبريد المسبق. |
|
التحكم PID |
|
|
نطاق درجة الحرارة المحدد مسبقًا |
درجة حرارة عالية: 60 إلى 200 درجة مئوية درجة حرارة منخفضة: -78 إلى 0 درجة مئوية |
|
تحديد القرار |
1 درجة مئوية |
|
مدخل |
المزدوج الحراري من النوع T (النحاس/النحاس والنيكل) |
|
نطاقات الإعداد والإشارة |
الوقت المحدد مسبقا: 0 دقيقة. إلى 99 ساعة و59 دقيقة. دورة محددة مسبقًا: من 1 إلى 9,999 دورة |
|
وظيفة الملحقات |
الموقت مسبقا الحماية من الحرارة الزائدة/التبريد الزائد اختيار انقطاع التيار الكهربائي / الاسترداد ضبط وقت استعادة درجة الحرارة ذاكرة البرنامج إيقاف تشغيل الطاقة تلقائيًا عرض الوقت المبرمج اختيار وضع إكمال الاختبار الرسم البياني للاتجاه عرض تاريخ التنبيه معايرة الاستشعار اتصال RS-232/USB |
