تفاصيل المنتج:
|
| قوة: | AC380V ± 10٪ | البعد: | 2900 مم × 2700 مم × 1800 مم |
|---|---|---|---|
| دورة الاختبار: | 30000 دورة | الحجم الأقصى للمرتبة: | 2200 م × 2000 م × 400 مم |
| برميل خشب الأسطوانة (EN1957): | 140 كجم ، الطول 1000 مم | سكتة دماغية: | 350mm |
| إبراز: | آلة اختبار الأثاث بجهاز تحكم PLC,آلة اختبار أثاث المراتب المتكاملة,Integrated Mattress Furniture Testing Machine |
||

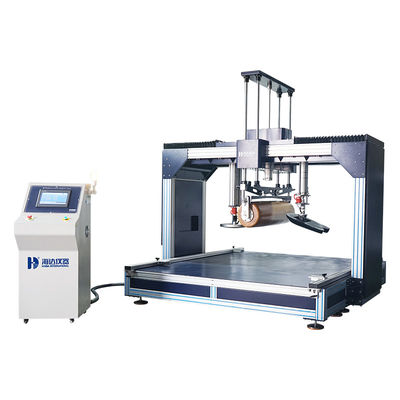

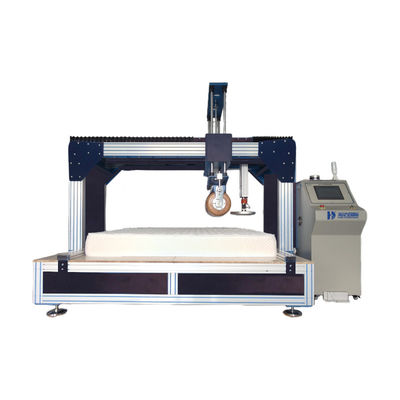

آلة اختبار الأثاث، معدات اختبار المرتبة المتكاملة (وحدة تحكم PLC)
المواصفات العامة
أبعاد التعبئة والتغليف المقدرة: (العرض * العمق * الارتفاع) 3000 * 1600 * 2000 مم
مصدر الطاقة: 3 مراحل، 380 فولت ± 10٪، 50/60 هرتز
الوزن الإجمالي المقدر: 1300 كجم
رمز النظام المنسق: 9024800000
ثلاث وظائف
1) اختبار المتانة
الميزات القياسية
| أسطوانة خشبية (EN1957) | 140 كجم، طول 1000 مم |
| الحد الأقصى لحجم المرتبة | 2200متر × 2000متر ×400 مم |
| سرعة الاختبار | 0-20 دورة في الدقيقة |
| طريقة التحكم | PLC |
| دورة الاختبار | 30000 دورة |
| الأبعاد | 2900 مم × 2700 مم × 1800 مم |
| الطاقة | تيار متردد 380 فولت ± 10٪، 50/60 هرتز، ثلاث مراحل |
| وفقًا للمرتبة المختلفة لضبط شوط التدحرج (اضبط موضع مفتاح الحد) | |
| دليل معامل احتكاك منخفض، يضمن وزن الأسطوانة الكامل على المرتبة. | |
| توفر شاشة اللمس LCD تحكمًا وإعدادًا سهلاً. | |
معيار الاختبار
EN 1957
مواصفات الأسطوانة:
الطول: 1000 مم
قطر الأسطوانة: φ300 مم
أالتطبيقات & الغرض من الاختبار
باستخدام أسطوانة خشبية سداسية أفقية أو أسطوانة (كلا طرفي القطر 250 مم، الجزء الأوسط 300 مم، التدحرج ذهابًا وإيابًا على المرتبة، محاكاة حركة الإنسان لتقييم متانة المرتبة.
تم تصنيع جهاز اختبار متانة المرتبة لتحديد متانة أي نوع من المرتبة ووحدة زنبرك الصندوق، بغض النظر عن مواد البناء، عن طريق محاكاة ظروف الاستخدام على المدى الطويل. يتكون من أسطوانة مرجحة تتحرك عرضيًا عبر مرتبة اختبار لمحاكاة حركة الجسم. يمكن تعديل طول الشوط الذي تتحرك إليه الأسطوانة بسهولة بالغة، عن طريق تحريك أدوات ضبط الشوط إلى اليسار أو اليمين، لتناسب المرتبة ذات الصلة قيد الاختبار. يتم تحميل وتفريغ الأسطوانة على مرتبة الاختبار بسهولة عبر مجموعة رفع تعمل بالمحرك.
2)اختبار صلابة وتغير الارتفاع EN
إجمالي ثلاث مرات لاختبار الصلابة:
1. اختبار الصلابة بعد 100 دورة أسطوانة
2. اختبار الصلابة بعد 5000 دورة أسطوانة (أو دورات أخرى معينة)
3. اختبار الصلابة بعد 30000 دورة أسطوانة
وسادة التحميل:
الميزات القياسية
| كتلة التحميل | قطر 355 مم, نصف قطر الانحناء الكروي800 مم، نصف قطر الحافة الأمامية للانحناء 20 مم |
| السرعة | 90 مم / دقيقة |
| الشوط | 350 مم |
| طريقة القيادة | أسطوانة كهربائية من العلامة التجارية SMC |
| خلية الحمل | 200 كجم (العلامة التجارية الألمانيةtecsis) |
| تعديل موضع لوحة التحميل | 300 مم |
| اختبار تغير الارتفاع | |
| طريقة الاختبار | نظام قياس مؤازر عالي الدقة |
معيار الاختبار
EN 1957
التطبيقات & الغرض من الاختبار
تجمع آلة الاختبار بين جهاز التحميل (الأسطوانة) وجهاز قياس الصلابة. وبالتالي، يمكن إجراء اختبار الثبات وفقًا للمعيار EN 1957، دون الحاجة إلى إعادة ترتيب العينة، مما يؤدي إلى تزييف القيم المقاسة. يمكنه أيضًا عرض تغير الارتفاع عن طريق نظام القياس المؤازر.
بعد فك الإطار الأمامي ببساطة، يمكن إدخال العينة في لوحة قاعدة اختبار مرنة. هذا يجعل جهاز الاختبار فعالًا للغاية وموفرًا للمساحة.
يتيح البرنامج إدخال معلمات مرنة، وتنفيذ إجراءات اختبار مختلفة، وتمثيل رسومي للقيم المقاسة، وتقييم الاختبار، وتسجيل البيانات. ثم يتم الوصول إلى عدد الدورات المحددة مسبقًا، وينتهي الاختبار تلقائيًا.
3)اختبار الحافة
الميزات القياسية
| قوة الاختبار | 1000 نيوتن |
| طريقة القيادة | أأسطوانة هوائية |
| مرات | 5000 دورة |
| وقت الانتظار | 3 ثوانٍ |
معيار الاختبار
EN 1725
التطبيقات والغرض من الاختبار
تعمل الآلة على زيادة وظيفة اختبار إجهاد المرتبة، فهي تحاكي جلوس الإنسان على حافة المرتبة، بقوة 1000 نيوتن لاختبار إجهاد المرتبة لمدة 5000 دورة وفقًا للمعيار EN1725.
