تفاصيل المنتج:
|
| إستعمال: | غرفة اختبار الصدمة الحرارية ذات درجة الحرارة العالية والمنخفضة | درجة حرارة. تذبذب * 2: | ± 1.8 درجة مئوية |
|---|---|---|---|
| درجة حرارة. وقت التسخين * 3: | درجة الحرارة المحيطة. إلى + 200 درجة مئوية في غضون 30 دقيقة | Temp. درجة حرارة. pull down time*3 هدم الوقت * 3: | Ambient temp. درجة الحرارة المحيطة. to -65°C within 70min إلى -65 درجة مئوية |
| الظروف المحيطة المسموح بها: | + 5 ~ 30 درجة مئوية | مزود الطاقة: | AC380V ، 50 / 60Hz ، ثلاث مراحل ، 30 أمبير |
| ضغط إمداد مياه التبريد * 6: | 02 ~ 0.4 ميجا باسكال | ||
| إبراز: | بيئيّ إختبار غرفة,,environmental lab testing equipment |
||

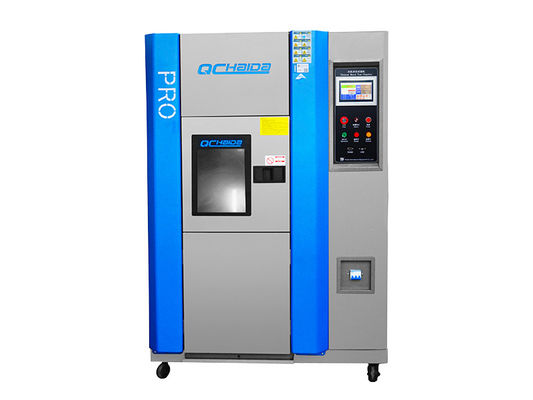

اختبار الصدمات نظام تطهير الهواء الجاف نافذة عرض غرفة الصدمات الحرارية
1. الوصف:
غرفة الصدمة الحراريةهي آلة اختبار مثالية للمكونات الإلكترونية ، والمعادن ، والمواد الكيميائية ، ومكونات الأتمتة ، ووحدة الاتصالات ، وصناعة الدفاع الوطني ، وصناعة الطيران ، و BGA ، وركيزة PCB ، والرقاقة الإلكترونية IC ، وسيراميك أشباه الموصلات ، ومواد البوليمر العالية. درجات الحرارة المرتفعة وبيئة درجة الحرارة المنخفضة للغاية يمكن أن تتسامح مع التغيرات الكيميائية في أقصر وقت لاختبار تمددها وانكماشها الحراري الناجم عن الضرر المادي
2. المواصفات
|
نظام |
اختبار منطقتين عن طريق تبديل المثبط |
|||||||
|
ثلاث مناطق غرفة |
||||||||
|
نموذج |
HD-E703-50A / HD-E703-50W |
HD-E703-100A / HD-E703-100W |
حسب الطلب |
|||||
|
أداء |
منطقة الاختبار |
درجة حرارة عالية.نطاق التعرض * 1 |
+ 60 ~ إلى + 200 درجة مئوية |
|||||
|
درجة الحرارة منخفضة.نطاق التعرض * 1 |
-65 إلى 0 درجة مئوية |
|||||||
|
درجة حرارة.تذبذب * 2 |
± 1.8 درجة مئوية |
|||||||
|
غرفة ساخنة |
الحد الأعلى للتسخين المسبق |
+ 200 درجة مئوية |
||||||
|
درجة حرارة.وقت التسخين * 3 |
درجة الحرارة المحيطة.إلى + 200 درجة مئوية خلال 30 دقيقة |
|||||||
|
الغرفة الباردة |
الحد الأدنى للتبريد المسبق |
-65 درجة مئوية |
||||||
|
درجة حرارة.هدم الوقت * 3 |
درجة الحرارة المحيطة.إلى -65 درجة مئوية خلال 70 دقيقة |
|||||||
|
درجة حرارة.الانتعاش (2-منطقة) |
شروط الاسترداد |
منطقتان: درجة حرارة عالية.التعرض + 125 درجة مئوية 30 دقيقة ، درجة حرارة منخفضة.التعرض -40 درجة مئوية 30 دقيقة ؛العينة 6.5 كجم (سلة العينات 1.5 كجم) |
||||||
|
درجة حرارة.وقت الانتعاش |
في غضون 10 دقائق. |
|||||||
|
بناء |
المواد الخارجية |
صفيحة فولاذية مقاومة للصدأ مدلفنة على البارد |
||||||
|
مادة منطقة الاختبار |
الفولاذ المقاوم للصدأ SUS304 |
|||||||
|
الباب * 4 |
باب يدويا مع زر فتح |
|||||||
|
سخان |
سخان سلك الشريط |
|||||||
|
وحدة التبريد |
النظام * 5 |
نظام التبريد المتتالي الميكانيكي |
||||||
|
ضاغط |
ضاغط حلزوني محكم الإغلاق |
|||||||
|
آلية التوسع |
صمام تمدد إلكتروني |
|||||||
|
المبردات |
جانب درجة الحرارة العالية: R404A ، جانب درجة الحرارة المنخفضة R23 |
|||||||
|
برودة |
مبادل حراري لوحة ملحومة من الفولاذ المقاوم للصدأ |
|||||||
|
مدور الهواء |
مروحة سيروكو |
|||||||
|
وحدة القيادة المثبط |
اسطوانة الهواء |
|||||||
|
توصيلات |
منفذ كابل بقطر 100 مم على الجانب الأيسر (يتوفر الجانب الأيمن وحجم القطر المخصص كخيارات) ، محطة التحكم في إمداد الطاقة |
|||||||
|
الأبعاد الداخلية (العرض × الارتفاع × العمق) |
350 × 400 × 350 |
٥٠٠ × ٤٥٠ × ٤٥٠ |
حسب الطلب |
|||||
|
سعة منطقة الاختبار |
50 لتر |
100 لتر |
حسب الطلب |
|||||
|
اختبار تحميل المنطقة |
5 كجم |
10 كجم |
حسب الطلب |
|||||
|
الأبعاد الخارجية (العرض × الارتفاع × العمق) |
١٢٣٠ × ١٨٣٠ × ١٢٧٠ |
١٣٨٠ × ١٩٨٠ × ١٣٧٠ |
حسب الطلب |
|||||
|
وزن |
800 كجم |
1100 كجم |
غير متاح |
|||||
|
متطلبات المنفعة
|
الظروف المحيطة المسموح بها |
+ 5 ~ 30 درجة مئوية |
||||||
|
مزود الطاقة |
AC380V ، 50 / 60Hz ، ثلاث مراحل ، 30 أمبير |
|||||||
|
ضغط إمداد مياه التبريد * 6 |
02 ~ 0.4 ميجا باسكال |
|||||||
|
معدل إمداد مياه التبريد * 6 |
8 م³ / ساعة |
|||||||
|
تشغيل درجة حرارة مياه التبريد.يتراوح |
+18 إلى 23 درجة مئوية |
|||||||
|
مستوى الضوضاء |
70 ديسيبل أو أقل |
|||||||
ميزة المنتج
2. يوفر لك المناخ نوعًا جديدًا من غرفة اختبار الصدمات الحرارية
4. يمكن تطبيق الضغط الحراري الموحد على العينة.
5. تستخدم على نطاق واسع في البحث والتطوير والاختبار والإنتاج وغيرها من المجالات.
مواصفات المنتج
1. تم تقصير وقت استعادة درجة الحرارة للعينة من قبل حالتين.
2. تم اعتماد طريقة الصندوقين لتقصير وقت الاختبار.
3. يقلل بشكل كبير من تأثير الاهتزاز للعينة عندما تتحرك في منطقة التجربة.
4. مع وظيفة استعادة درجة حرارة الغرفة.ثم يمكن إزالة العينة بأمان بعد الاختبار.
5. من السهل قياس العينة ومجهزة بأسلاك كابل الجهد المطبق خارجيا.
3. أجهزة السلامة لآلة محاكاة الصدمات ذات درجة الحرارة العالية والمنخفضة في ثلاث مناطق:
تصميم الهيكل
1. شل: لوحة فولاذية ملونة مجلفنة بالرش ، معالجة الرش الكهروستاتيكي السطحية.
2. البطانة: الفولاذ المقاوم للصدأ SUS 304.
3. طبقة العزل الحراري: لوح رغوة البولي يوريثان والألياف الزجاجية.
4. الختم: مواد خام مطاط السيليكون عالية النقاء من توشيبا ، تمنع بشكل فعال الشيخوخة.
5. سخان: سخان كهربائي سبيكة Ni Cr.
6. سلة العينة: الفولاذ المقاوم للصدأ SUS 304 ؛
5 سلة معدنية شبكية ؛100 لتر: W700 * H40 * D410MM / قدرة تحمل 5 كجم 300 لتر: W970 * H40 * D680MM / قدرة تحمل 10 كجم.
يتحكم
تم تبسيط التشغيل والإعدادات باستخدام شاشة LCD تعمل باللمس (يتم عرض الإرشادات على الشاشة).التأكيد التلقائي لأنماط الاختبار ودرجات حرارة منطقة الاختبار ودورات درجة الحرارة وعروض الرسم البياني للاتجاهات.
|
جلسة |
إدخال مفتاح تفاعلي عن طريق لوحة اللمس |
|
عرض |
LCD (5.7 بوصة) |
|
وظيفة التحكم في درجة الحرارة |
منطقة الاختبار: درجة حرارة التعرض. الغرفة الساخنة: درجة حرارة التسخين المسبق. الغرفة الباردة: درجة حرارة التبريد المسبق. |
|
تحكم PID |
|
|
نطاق درجة حرارة محددة مسبقا |
ارتفاع في درجة الحرارة: 60 إلى 200 درجة مئوية درجة حرارة منخفضة: -78 إلى 0 درجة مئوية |
|
تحديد القرار |
1 درجة مئوية |
|
مدخل |
نوع المزدوج الحراري T (نحاس / نحاس-نيكل) |
|
نطاقات الإعداد والإشارة |
الوقت المحدد مسبقًا: 0 دقيقة.إلى 99 ساعة و 59 دقيقة. دورة محددة مسبقًا: من 1 إلى 9999 دورة |
|
وظيفة التبعي |
الضبط المسبق للمؤقت الحماية من الحرارة الزائدة / البرودة الزائدة اختيار انقطاع التيار الكهربائي / الاسترداد ضبط وقت استعادة درجة الحرارة ذاكرة البرنامج الإغلاق التلقائي للتيار الكهربائي عرض الوقت المبرمج اختيار وضع إكمال الاختبار الرسم البياني للاتجاه عرض تاريخ التنبيه معايرة المستشعر اتصال RS-232 / USB |
نظام تكييف الهواء
1 ، التحكم في الهواء: دوران التهوية القسرية ، طريقة ترموستات التوازن (BTC).لا تشير هذه الطريقة فقط إلى حالة نظام التبريد للتشغيل المستمر ، ونظام التحكم وفقًا لنقطة ضبط درجة الحرارة للسخان للتحكم في إخراج النتائج عن طريق حساب خرج PID تلقائيًا ، وفي النهاية تحقيق توازن ديناميكي.
2 ، يعني تدوير الهواء: مبني بين قناة مروحة دوران الهواء والمحور الطويل من الفولاذ المقاوم للصدأ ، واستخدام ثلاجات ونظام تنظيم موفر للطاقة ، عن طريق تهوية التبادل الحراري الفعالة والفعالة ، لتحقيق الغرض من تغيير درجة الحرارة.من خلال مخرج الهواء القابل للتعديل ، يتم ضبط البرغي ، وبالتالي تحسين توحيد درجة حرارة الغرفة بشكل كبير ؛
3 ، طريقة تبريد الهواء: مبادل حراري هواء متعدد المراحل.
4 ، تدفئة الهواء: سخان كهربائي نيكل كروم واتكينز الجودة.
إجراءات صيانة غرف الصدمات الحرارية
1 ، اختيار معقول لموقع التثبيت لتثبيت التدابير: مكان جاف ، لا تقطر من المطر والثلج.
2 ، إجراءات الفحص المؤهلة يدويًا يوميًا للمواد العازلة يتم حظر أنبوب البخار المكسور للتأكيد الفني وتقنية التخلص.
3 ، يمكن تثبيت الإنذار على أنه تسرب بخار مشروط أو حالة انقطاع التيار الكهربائي عن صوت الإنذار وجهاز صغير خفيف لتسهيل اكتشاف تدابير تجميد المخاطر والعلاج في الوقت المناسب.
4 ، تدابير التفتيش صيانة الصك من قبل المنطقة المسؤولة عن التفتيش المنتظم من خلال طريق تفتيش محدد سلفا.للتحقق من فحص العزل لصمام خط الأنابيب أمر طبيعي ، فإن الحاضنة طبيعية ، والوسائل الكارهة للماء طبيعية ، وتغليف مواد العزل الحراري سليمة ، وإمدادات طاقة التدفئة الكهربائية والمكونات الأخرى أمر طبيعي.
التعبئة والتغليف والشحن
يتم تغطية ترايسيراتوبس المحاكاة المتحركة للعملاء بفيلم الفقاعات الهوائية قبل وضعها في العلبة الخشبية ، والتي لا تتمتع فقط بامتصاص الصدمات الجيد ، ومقاومة الصدمات ، وختم الحرارة ، كما تتميز أيضًا بمزايا التآكل غير السام ، والرائحة ، والرطوبة ، والشفافية الجيدة ، إلخ.
خدماتنا
إذا واجهت أي مشاكل في المستقبل أثناء عملية الاختبار ، فإننا نعدك بأننا سنرد عليك في غضون ذلك48ساعات والحل في غضون3 أيام عمل.يمكننا تقديم فيديو التشغيل و muanual العملية باللغة الإنجليزية.يمكننا تقديم مؤتمر بالفيديو.إذا طلب العملاء خدمة في الموقع ، يتحمل العميل مصاريف النقل والسفر.
1. ما قبل الخدمة
خدمة 24 ساعة عبر الإنترنت لاستشارتك.
المساعدة في اختيار النموذج المناسب ، وسلسلة من الخدمات ، والشخص ، والمشورة.
2. الخدمة الوسطى
-أعطيك أفضل عرض
- تقديم خصم للعديد من مجموعات النظام
- هل طلب الزبون:
- اختر مصطلح الدفع المناسب لك.
- الإنتاج والتسليم على الفور ، أبلغكم في الوقت المناسب.
- يمكنك تقديم قيمة الفاتورة كما تريد لخفض الضرائب الخاصة بك.
3.خدمة ما بعد البيع
- خدمة ضمان لمدة سنة وجميع أعمال الصيانة.
--Technical Egineer متاحة للتدريب من الخارج.
- تغيير مجاني لبعض الأجزاء
- استشارة تقنية التحكم عن بعد
- تركيب DVD مجاني
- خطة الصيانة
4 ، الالتزام:
سنوقع خطاب التزام أثناء توقيع العقد ، مما سيحسن ثقتك بنا.
5 ، تغليف جيد:
تغليف جيد: يتم تغطية ترايسيراتوبس المحاكاة المتحركة للعميل بغشاء فقاعات هوائية قبل وضعها في العلبة الخشبية ، والتي لا تتمتع فقط بامتصاص الصدمات الجيد ، ومقاومة الصدمات ، وختم الحرارة ، كما تتميز أيضًا بمزايا التآكل غير السام ، والرائحة ، والرطوبة ، والشفافية الجيدة ، إلخ. .
