تفاصيل المنتج:
|
| إستعمال: | غرفة اختبار الصدمة الحرارية ذات درجة الحرارة العالية والمنخفضة | درجة حرارة. تذبذب * 2: | ± 1.8 درجة مئوية |
|---|---|---|---|
| درجة حرارة. وقت التسخين * 3: | درجة الحرارة المحيطة. إلى + 200 درجة مئوية في غضون 30 دقيقة | Temp. درجة حرارة. pull down time*3 هدم الوقت * 3: | Ambient temp. درجة الحرارة المحيطة. to -65°C within 70min إلى -65 درجة مئوية |
| قوة:: | إلكتروني | وقت التسخين:: | 30 دقيقة |
| نطاق درجة حرارة:: | -60 ~ 150 درجة | ||
| إبراز: | بيئيّ إختبار غرفة,,environmental lab testing equipment |
||
غرفة اختبار درجة حرارة عالية منخفضة الصدمة الحرارية غرفة اختبار البيئة
1. الوصف:
غرفة اختبار درجة حرارة عالية منخفضة الصدمة الحرارية غرفة اختبار البيئةهي آلة اختبار مثالية للمكونات الإلكترونية ، والمعادن ، والمواد الكيميائية ، ومكونات الأتمتة ، ووحدة الاتصالات ، وصناعة الدفاع الوطني ، وصناعة الطيران ، و BGA ، وركيزة PCB ، والرقاقة الإلكترونية IC ، وسيراميك أشباه الموصلات ، ومواد البوليمر العالية.
2. مواصفاتغرفة اختبار درجة حرارة عالية منخفضة الصدمة الحرارية غرفة اختبار البيئة:
| نظام | اختبار منطقتين عن طريق تبديل المثبط | |||||||
| ثلاث مناطق غرفة | ||||||||
| نموذج | HD-E703-50A / HD-E703-50W | HD-E703-100A / HD-E703-100W | حسب الطلب | |||||
| أداء | منطقة الاختبار | درجة حرارة عالية.نطاق التعرض * 1 | + 60 ~ إلى + 200 درجة مئوية | |||||
| درجة الحرارة منخفضة.نطاق التعرض * 1 | -65 إلى 0 درجة مئوية | |||||||
| درجة حرارة.تذبذب * 2 | ± 1.8 درجة مئوية | |||||||
| غرفة ساخنة | الحد الأعلى للتسخين المسبق | + 200 درجة مئوية | ||||||
| درجة حرارة.وقت التسخين * 3 | درجة الحرارة المحيطة.إلى + 200 درجة مئوية خلال 30 دقيقة | |||||||
| الغرفة الباردة | الحد الأدنى للتبريد المسبق | -65 درجة مئوية | ||||||
| درجة حرارة.هدم الوقت * 3 | درجة الحرارة المحيطة.إلى -65 درجة مئوية خلال 70 دقيقة | |||||||
| درجة حرارة.الانتعاش (2-منطقة) | شروط الاسترداد | منطقتان: درجة حرارة عالية.التعرض + 125 درجة مئوية 30 دقيقة ، درجة حرارة منخفضة.التعرض -40 درجة مئوية 30 دقيقة ؛العينة 6.5 كجم (سلة العينات 1.5 كجم) | ||||||
| درجة حرارة.وقت الانتعاش | في غضون 10 دقائق. | |||||||
| بناء | المواد الخارجية | صفيحة فولاذية مقاومة للصدأ مدلفنة على البارد | ||||||
| مادة منطقة الاختبار | الفولاذ المقاوم للصدأ SUS304 | |||||||
| الباب * 4 | باب يدويا مع زر فتح | |||||||
| سخان | سخان سلك الشريط | |||||||
| وحدة التبريد | النظام * 5 | نظام التبريد المتتالي الميكانيكي | ||||||
| ضاغط | ضاغط حلزوني محكم الإغلاق | |||||||
| آلية التوسع | صمام تمدد إلكتروني | |||||||
| المبردات | جانب درجة الحرارة العالية: R404A ، جانب درجة الحرارة المنخفضة R23 | |||||||
| برودة | مبادل حراري لوحة ملحومة من الفولاذ المقاوم للصدأ | |||||||
| مدور الهواء | مروحة سيروكو | |||||||
| وحدة القيادة المثبط | اسطوانة الهواء | |||||||
| توصيلات | منفذ كابل بقطر 100 مم على الجانب الأيسر (يتوفر الجانب الأيمن وحجم القطر المخصص كخيارات) ، محطة التحكم في إمداد الطاقة | |||||||
| الأبعاد الداخلية (العرض × الارتفاع × العمق) | 350 × 400 × 350 | ٥٠٠ × ٤٥٠ × ٤٥٠ | حسب الطلب | |||||
| سعة منطقة الاختبار | 50 لتر | 100 لتر | حسب الطلب | |||||
| اختبار تحميل المنطقة | 5 كجم | 10 كجم | حسب الطلب | |||||
| الأبعاد الخارجية (العرض × الارتفاع × العمق) | ١٢٣٠ × ١٨٣٠ × ١٢٧٠ | ١٣٨٠ × ١٩٨٠ × ١٣٧٠ | حسب الطلب | |||||
| وزن | 800 كجم | 1100 كجم | غير متاح | |||||
|
متطلبات المنفعة
|
الظروف المحيطة المسموح بها | + 5 ~ 30 درجة مئوية | ||||||
| مزود الطاقة | AC380V ، 50 / 60Hz ، ثلاث مراحل ، 30 أمبير | |||||||
| ضغط إمداد مياه التبريد * 6 | 02 ~ 0.4 ميجا باسكال | |||||||
| معدل إمداد مياه التبريد * 6 | 8 م³ / ساعة | |||||||
| تشغيل درجة حرارة مياه التبريد.يتراوح | +18 إلى 23 درجة مئوية | |||||||
| مستوى الضوضاء | 70 ديسيبل أو أقل | |||||||
3. الملاحظات
1) إذا كان الحد الأدنى لنطاق التعرض لدرجات الحرارة المرتفعة + 60 درجة مئوية مطلوبًا أو كان الحد الأدنى لنطاق التعرض لدرجات الحرارة المنخفضة -60 درجة مئوية ، فيرجى تحديد خيار "التعرض لدرجة الحرارة المحيطة"
2) إذا احتاج تقلب درجة الحرارة إلى أقل من ± 1.8 درجة مئوية ، فيرجى تحديد "حزمة تقلبات درجة الحرارة المنخفضة"
3) تسخين درجة الحرارة / وقت السحب قابلة للتطبيق فقط أثناء تشغيل الغرفة المستقلة
4) إذا كان الباب المنزلق الذي يتم تشغيله تلقائيًا مطلوبًا ، فيرجى تحديد "حزمة الباب تلقائيًا"
5) مكثف تبريد الهواء / مكثف مبرد بالماء كلاهما متاح
6) تطبق على المكثف المبرد بالماء فقط
4. أجهزة السلامةغرفة اختبار درجة حرارة عالية منخفضة الصدمة الحرارية غرفة اختبار البيئة
1) مفتاح حماية الغرفة الساخنة من الحرارة الزائدة
2) مفتاح حماية الغرفة الباردة من الحرارة الزائدة
3) إنذار الزائد من تعميم الهواء
4) ثلاجة حامي الضغط العالي / المنخفض
5) مفتاح درجة حرارة الضاغط
6) مفتاح ضغط الهواء
7) الصمامات
8) مرحل تعليق الماء (مواصفات مبردة بالماء فقط)
9) قاطع دارة الضاغط
10) قاطع دارة السخان
11) اختبار المنطقة من الحرارة الزائدة / واقي من البرودة الزائدة
12) صمام تطهير الهواء
5. السيطرة
تم تبسيط التشغيل والإعدادات باستخدام شاشة LCD تعمل باللمس (يتم عرض الإرشادات على الشاشة).التأكيد التلقائي لأنماط الاختبار ودرجات حرارة منطقة الاختبار ودورات درجة الحرارة وعروض الرسم البياني للاتجاهات.
| جلسة | إدخال مفتاح تفاعلي عن طريق لوحة اللمس |
| عرض | LCD (5.7 بوصة) |
| وظيفة التحكم في درجة الحرارة |
منطقة الاختبار: درجة حرارة التعرض. الغرفة الساخنة: درجة حرارة التسخين المسبق. الغرفة الباردة: درجة حرارة التبريد المسبق. |
| تحكم PID | |
| نطاق درجة حرارة محددة مسبقا |
ارتفاع في درجة الحرارة: 60 إلى 200 درجة مئوية درجة حرارة منخفضة: -78 إلى 0 درجة مئوية |
| تحديد القرار | 1 درجة مئوية |
| مدخل | نوع المزدوج الحراري T (نحاس / نحاس-نيكل) |
| نطاقات الإعداد والإشارة |
الوقت المحدد مسبقًا: 0 دقيقة.إلى 99 ساعة و 59 دقيقة. دورة محددة مسبقًا: من 1 إلى 9999 دورة |
| وظيفة التبعي |
الضبط المسبق للمؤقت الحماية من الحرارة الزائدة / البرودة الزائدة اختيار انقطاع التيار الكهربائي / الاسترداد ضبط وقت استعادة درجة الحرارة ذاكرة البرنامج الإغلاق التلقائي للتيار الكهربائي عرض الوقت المبرمج اختيار وضع إكمال الاختبار الرسم البياني للاتجاه عرض تاريخ التنبيه معايرة المستشعر اتصال RS-232 / USB |

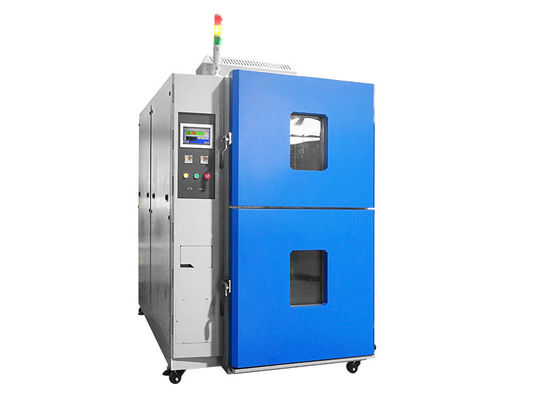

6.غرفة اختبار درجة حرارة عالية منخفضة الصدمة الحرارية غرفة اختبار البيئةمنظر:
